เครื่องมือวัดความดัน Pressure Meter PS-9302
25/01/2019
เครื่องมือวัดความดันนั้นมีหลายรูปแบบ อาทิเช่น เกจ์วัดความดัน (Pressure Gauge), เซนเซอร์วัดความดัน (Pressure Sensor) ซึ่งโดยส่วนใหญ่เราจะต้องติดตั้งอุปกรณ์วัดความดันแบบถาวรตรงบริเวณที่ต้องการวัด แต่บางครั้งผู้ใช้งานอยากรู้เพียงแค่ว่าตรงบริเวณนั้นมีค่าความดันเท่าไร ไม่ต้องการติดตั้งถาวร บริษัท แสงชัยมิเตอร์ จำกัด จึงขอนำเสนอเครื่องวัดความดันที่มีประสิทธิภาพ ซึ่งเหมาะสมกับความต้องการของท่าน คือ มิเตอร์วัดความดันแบบมือถือ (Pressure Meter) รุ่น PS-9302 ที่สามารถวัดความดันได้สูงถึง 400 bar สามารถนำไปประยุกต์ใช้กับงานได้หลากหลาย

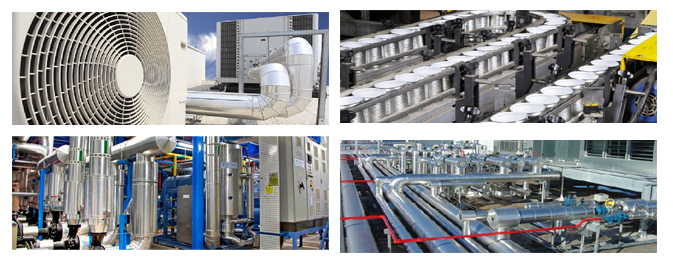

- Measure Pneumatic Pressure
- Measure Automobile Enging Vacuum Pressure
- Pressure for Super Heat Measurement
- Hydraulic Servo Controls
- Air conditioning
- Food Processing
มิเตอร์วัดความดัน
(PRESSURE METERS) รุ่น PS-9302
คุณสมบัติ
- ย่านการวัดความดันได้ 7 ย่าน (2, 5, 10, 20, 50, 100, 400 bar) โดยขึ้นอยู่กับเซนเซอร์วัดความดันที่นำมาต่อร่วม
- เลือกหน่วยวัดความดันได้ถึง 8 หน่วยคือ bar, psi, kg/cm2, mm/Hg, inch/Hg, meter/H2O, inch/ H2O, Atmosphere
- ปิดเครื่องเองอัตโนมัติ เพื่อประหยัดแบตเตอรี่
- ต่อกับคอมพิวเตอร์ได้ทางพอร์ท RS232 (สั่งซื้อโปรแกรมและสายเพิ่ม)
- บันทึกค่าสูงสุด-ต่ำสุด และเรียกข้อมูลขึ้นมาดูภายหลังได้
| ELECTRICAL SPECIFICATIONS | ||||||||||||||
| Sensor type | 2 bar | 5 bar | 10 bar | 20 bar | 50 bar | 100 bar | 400 bar | |||||||
| Max range | Reso- lution | Max range | Reso- lution | Max range | Reso- lution | Max range | Reso- lution | Max range | Reso- lution | Max range | Reso- lution | Max range | Reso- lution | |
| bar | 2 | 0.002 | 5 | 0.005 | 10 | 0.01 | 20 | 0.02 | 50 | 0.05 | 100 | 0.1 | 400 | 0.5 |
| psi | 29 | 0.02 | 72.5 | 0.1 | 145 | 0.2 | 290 | 0.2 | 725 | 1 | 1450 | 2 | 5800 | 5 |
| Kg/cm2 | 2.040 | 0.002 | 5.095 | 0.005 | 10.19 | 0.01 | 20.40 | 0.02 | 50.95 | 0.05 | 101.9 | 0.1 | 408 | 0.5 |
| mm/Hg | 1500 | 2 | 3750 | 5 | 7500 | 10 | 15000 | 20 | 37500 | 50 | 75000 | 100 | 300000 | 500 |
| inch/Hg | 59.05 | 0.05 | 147.6 | 0.1 | 295.2 | 0.2 | 590.5 | 0.5 | 1476 | 1 | 2952 | 2 | 11810 | 10 |
| meter/H20 | 20.40 | 0.02 | 50.95 | 0.05 | 101.9 | 0.1 | 204.0 | 0.2 | 509.5 | 0.5 | 1019 | 1 | 4075 | 5 |
| inch/H20 | 802 | 1 | 2006 | 2 | 4010 | 5 | 8020 | 10 | 20050 | 20 | 40100 | 50 | 160600 | 200 |
| Atmosphere | 1.974 | 0.002 | 4.935 | 0.005 | 9.87 | 0.01 | 19.74 | 0.02 | 49.35 | 0.05 | 98.7 | 0.1 | 394.5 | 0.5 |
.jpg)
เซนเซอร์วัดความดัน (PRESSURE SENSOR) รุ่น PS100-XXBAR
| Description | * Optional, pressure sensor that cooperate with PS-9302 | |
| * Out put : 100 mV DC for full scale. | ||
| * 4 pin DIN plug, 2 pins to accept DC 5 V exciting voltage (power supply) for pressure transducer, anothrt two pins for output singal of 100mV full scale. | ||
| Size : 30 mm dia. x 85 mm. Weight : 160 g. | ||
| Pressure Port Connector : 1/4” PS, (per inch 19 teeth.) | ||
| Model | 2 bar Sensor | PS100-2BAR |
| 5 bar Sensor | PS100-5BAR | |
| 10 bar Sensor | PS100-10BAR | |
| 20 bar Sensor | PS100-20BAR | |
| 50 bar Sensor | PS100-50BAR | |
| 100 bar Sensor | PS100-100BAR | |
| 400 bar Sensor | PS100-400BAR | |
