ทำอย่างไรให้ใช้ระบบวัดพลังงานไฟฟ้าได้คุ้มค่ากับการลงทุน

ทำอย่างไรให้ใช้ระบบวัดพลังงานไฟฟ้าได้คุ้มค่ากับการลงทุน

          ระบบวัดพลังงานไฟฟ้าเป็นเครื่องมือที่สำคัญอย่างหนึ่งในการทำโครงการประหยัดพลังงานไฟฟ้า เพราะระบบวัดพลังงานไฟฟ้าจะช่วยให้เราเห็นพฤติกรรมการใช้ไฟฟ้าในองค์กรของเรา เห็นสิ่งผิดปกติของการใช้ไฟฟ้าที่เกิดขึ้นที่ไม่เคยทราบมาก่อน เห็นปัญหาของการใช้ไฟฟ้าที่เกิดขึ้นในบางช่วงเวลา ซึ่งถ้าไม่มีระบบวัดพลังงานไฟฟ้าแล้วเราอาจจะไม่พบเห็นปัญหาดังกล่าวเลย และทำให้เกิดการสูญเสียพลังงานไฟฟ้าไปโดยเปล่าประโยชน์ นอกจากนี้ระบบวัดพลังงานไฟฟ้ายังช่วยในงานวิเคราะห์การแก้ไขปัญหาเพื่อประเมินความคุ้มค่าในการลงทุนแก้ไขและช่วยในการตรวจสอบผลหลังจากดำเนินการแก้ไขแล้ว ทำให้สามารถใช้พลังงานไฟฟ้าได้อย่างมีประสิทธิภาพ

          การจะใช้ระบบวัดพลังงานไฟฟ้าให้คุ้มค่ากับการลงทุน จะต้องเริ่มจากการวางแผนงานก่อนโดยมีขั้นตอนตามมาตรฐาน P D C A ดังนี้

1.วางแผนติดตั้งระบบวัดพลังงานไฟฟ้า

          โดยสำรวจเครื่องจักรและ/หรือโหลดทางไฟฟ้าทั้งหมดที่มีในองค์กร จัดแบ่งการติดตั้งมิเตอร์วัดพลังงานไฟฟ้า โดยกำหนดให้ติดตั้งแบบจุดต่อจุดสำหรับโหลด เครื่องจักรหรือสายการผลิตขนาดใหญ่ ส่วนโหลดที่มีขนาดไม่ใหญ่ให้จัดกลุ่มตามพื้นที่แล้วใช้มิเตอร์วัดรวมกันได้

2.จัดหา-ติดตั้งอุปกรณ์วัด และวิเคราะห์พลังงาน

          เพาเวอร์มิเตอร์เป็นอุปกรณ์ที่มีความสำคัญมากในระบบวัดพลังงานไฟฟ้า เพราะเป็นเครื่องมือที่ใช้ในการวัดค่าพลังงานไฟฟ้าจึงจำเป็นต้องเลือกเครื่องที่เชื่อถือได้ มีค่าความแม่นยำในการวัดที่ดี และที่สำคัญต้องมีความทนทาน เพราะมันจะต้องวัดการใช้พลังไฟฟ้าอยู่ตลอดเวลาแบบไม่มีวันหยุด

             ที่แสงชัยมิเตอร์เรามีเพาเวอร์มิเตอร์ให้เลือกใช้หลากหลายตามความสามารถในการวัดและราคา เพาเวอร์มิเตอร์ RICHTMASS รุ่น RP-3440i เป็นเพาเวอร์มิเตอร์รุ่นใหม่ที่เหมาะกับการลงทุนในทุกๆ กลุ่ม โดยเฉพาะอย่างยิ่งผู้ที่กำลังมองหาเพาเวอร์มิเตอร์ที่มีเทคโนโลยีที่ทันสมัยโดยใช้จอ LCD แบบสีระบบสัมผัส ราคาสมเหตุสมผล แต่ได้ประสิทธิภาพการทำงานที่สูง เพาเวอร์มิเตอร์รุ่น RP-3440i ใช้ระบบจอสัมผัสในการตั้งค่าและเลือกดูค่า หน้าจอ LCD แบบ Matrix ความละเอียด 320x240 Pixels แสดงภาพสัญลักษณ์และข้อความชัดเจน ทำให้ทำความเข้าใจและใช้งานได้ง่ายมาก สามารถต่อร่วมกับตัวแปลงกระแส (Current transformer) แบบมาตรฐานทั่วไปที่มีย่านอยู่ในช่วง 5A ถึง 9500 A และมีค่ากระแสทุติยภูมิอยู่ที่ 5 A หรือ 1 A ก็สามารถที่จะนำมาต่อร่วมและใช้งานได้ทันที

3. เก็บผลการวัดจากโปรแกรม

          การที่เราจะวิเคราะห์การใช้พลังงานไฟฟ้าได้นั้น จำเป็นจะต้องมีข้อมูลจากการวัดการใช้พลังงานไฟฟ้าที่เกิดขึ้นตลอดระยะเวลา 24 ชม.และทุกๆวันที่เราใช้พลังงานไฟฟ้า จึงเป็นไปไม่ได้ที่เราจะทำการจดบันทึกค่าด้วยตัวเราเอง ระบบวัดพลังงานไฟฟ้าจึงจำเป็นต้องมีระบบบันทึกค่าการวัด โดยวิธีนึงในการบันทึกค่าที่นิยมใช้คือการใช้คอมพิวเตอร์ช่วยในการบันทึกค่า โดยที่คอมพิวเตอร์จะติดตั้งโปรแกรมวัดวิเคราะห์และบันทึกการใช้พลังงานไฟฟ้า ด้วยวิธีนี้เราจะปล่อยให้ระบบทำการวัดและบันทึกค่าการใช้พลังงานไฟฟ้าไปเรื่อยๆตลอดเวลา และเมื่อได้ข้อมูลเพียงพอ เราก็จะสามารถนำข้อมูลมาวิเคราะห์การใช้พลังงานไฟฟ้าได้ โปรแกรมที่ถูกออกแบบมาเพื่อช่วยในการวัด วิเคราะห์และเก็บค่าพลังงานไฟฟ้าที่ได้รับความนิยมมากโปรแกรมหนึ่งคือ RICHTMASS PRO เนื่องจากเป็นโปรแกรมที่มีความสามารถหลากหลาย รองรับการวัดและบันทึกค่าจากเพาเวอร์มิเตอร์ได้ไม่จำกัดจำนวนและรองรับการใช้งานร่วมกับเพาเวอร์มิเตอร์ได้หลากหลายยี่ห้อ

      โปรแกรม Richtmass Pro นอกจากจะเป็นตัวช่วยในการวิเคราะห์การใช้พลังงานไฟฟ้าแล้ว ยังสามารถดึงข้อมูลจากโปรแกรมมาทำรายงานสำหรับการวิเคราะห์และวางแผนการใช้ไฟฟ้าได้ รวมไปถึง ฟังก์ชันการสร้างบิลค่าไฟฟ้า ที่สามารถทำให้ผู้ใช้งานรู้ถึงปริมาณเม็ดเงินที่ต้องจ่ายค่าไฟฟ้าทั้งการคิดค่าไฟฟ้าแบบปกติ TOD หรือ TOU ได้ ทำให้การจัดเก็บข้อมูลการใช้ไฟฟ้าของเรามีความสะดวกและแม่นยำยิ่งขึ้น อีกทั้งยังประหยัดเวลาในการจัดทำข้อมูลด้านพลังงานไฟฟ้าเพิ่มมากขึ้น





4. วิเคราะห์ผลการวัด

     เมื่อทำการติดตั้งเพาเวอร์มิเตอร์และเก็บบันทึกข้อมูลพฤติกรรมการใช้ไฟฟ้าแล้ว สิ่งที่ต้องทำต่อมาคือ การวิเคราะห์และวางแผนการใช้ไฟฟ้าในโรงงานเพื่อให้มีประสิทธิภาพมากขึ้น โดยวิเคราะห์จากข้อมูลที่เก็บบันทึกได้จากโปรแกรม Richtmass Pro นั่นเอง เพราะการที่ติดตั้งเพาเวอร์มิเตอร์เพียงอย่างเดียวไม่สามารถทำให้ประหยัดพลังงานไฟฟ้าได้ แต่การติดตั้งเพาเวอร์มิเตอร์จะทำให้เรารู้พฤติกรรมการใช้ไฟฟ้าของเครื่องจักรและโหลดในโรงงานได้ง่ายขึ้น รู้ว่าเครื่องจักรตัวไหนที่ทำให้เกิดการสิ้นเปลืองไฟฟ้า หรือการเปิดเครื่องจักรทิ้งไว้โดยไม่มีการใช้งานนั้นเป็นตัวการที่ทำให้เสียค่าไฟฟ้าเพิ่มขึ้น การวิเคราะห์ผลสามารถทำได้ง่ายเมื่อผลข้อมูลการวัดถูกแสดงในรูปของกร๊าฟประเภทต่างๆ โปรแกรมวิเคราะห์การใช้พลังงานไฟฟ้า Richtmass Pro สามารถนำข้อมูลที่วัดและบันทึกได้มาแสดงในรูปของกร๊าฟแบบต่างๆที่จะช่วยให้สามารถวิเคราะห์พฤติกรรมการใช้พลังงานไฟฟ้าที่เกิดขึ้นและมองเห็นความผิดปกติของการใช้พลังงานไฟฟ้าที่เกิดขึ้นได้โดยง่าย สิ่งสำคัญอย่างนึงของผู้วิเคราะห์ผลคือผู้วิเคราะห์จำเป็นจะต้องรู้และเข้าใจโครงสร้างของระบบไฟฟ้าในองค์กรนั้นเพื่อที่จะสามารถสังเกตเห็นและรับรู้ได้ถึงความปกติและความผิดปกติที่เกิดขึ้น

5.วางแผนแก้ไข ปรับปรุง เปลี่ยนแปลง การใช้ไฟฟ้า

• แก้ไขจุดที่มีการสูญเสียไฟฟ้า โดยเปล่าประโยชน์

• ปรับปรุงประสิทธิภาพการใช้ไฟฟ้า เช่น ปรับปรุงเครื่องจักรให้มีประสิทธิภาพเพิ่มขึ้น
  ปรับเปลี่ยนโหลดไฟฟ้าที่มีประสิทธิภาพสูงขึ้น

• ปรับเวลาการทำงานของโหลดบางชนิดที่ไม่จำเป็นต้องทำงานในเวลากลางวัน
  หรือในเวลาที่โหลดไฟฟ้าทำงานพร้อมๆกันเป็นจำนวนมาก เพื่อลดค่า Demand peak ลง

• กำหนดมาตรการเพื่อให้พนักงานปฏิบัติเพื่อการลดการใช้พลังงานไฟฟ้า
  เช่นการปิดไฟแสงสว่างทุกครั้งที่รุกออกจากโต๊ะทำงานของตน

• ควบคุมเวลาในการทำงานของโหลดไฟฟ้าบางชนิดให้ทำงานและหยุดทำงานในช่วงเวลาที่เหมาะสม

6. ดำเนินการและวัดผล

    การดำเนินกิจกรรมใดๆในการปรับปรุง เปลี่ยนแปลงการใช้ไฟฟ้า เราจะสามารถตรวจสอบผลจากการปฏิบัติว่าให้ผลเป็นอย่างไร โดยดูผลจากโปรแกรมวัดและวิเคราะห์การใช้พลังงานไฟฟ้าซึ่งจะสามารถแสดงเปรียบเทียบให้เห็นถึงความแตกต่างระหว่างก่อนและหลังการปรับปรุง เปลี่ยนแปลงได้

ตัวอย่างการเปรียบเทียบข้อมูลย้อนหลังระหว่างเดือนก่อนและหลังวางแผนการใช้ไฟฟ้า

อุปกรณ์ควบคุมโหลดเพื่อการประหยัดพลังงานไฟฟ้า

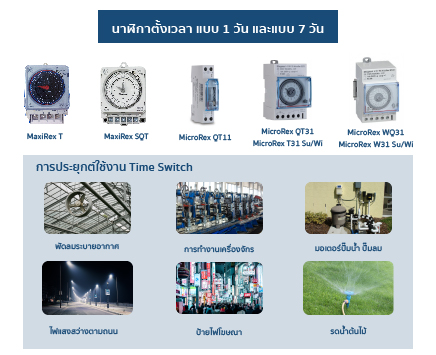

1. Time Switches คือเครื่องตั้งเวลาการทำงาน สามารถควบคุมให้โหลดไฟฟ้าทำงานตามเวลาที่กำหนดได้ เช่น เครื่องปรับอากาศ เครื่องทำน้ำร้อน-น้ำเย็น ไฟป้ายโฆษณา เป็นต้น

2. Motion sensor เป็นอุปกรณ์ตรวจจับความเคลื่อนไหวของคน ใช้เพื่อตรวจจับและสั่งให้โหลดไฟฟ้าบางชนิดทำงานโดยอัตโนมัติในขณะที่มีคนอยู่เท่านั้น เช่น หลอดไฟและพัดลมระบายอากาศในห้องน้ำ และเมื่อไม่มีคนอยู่ หลอดไฟและพัดลมระบายอากาศก็จะปิดเอง



เพาเวอร์มิเตอร์รุ่นอื่นๆใน Series

วัดไฟ 1เฟส และ 3เฟส ได้ในเครื่องเดียว วัดและแสดงค่าทางไฟฟ้าได้ถึง 51 ค่า วัดค่ากระแสและแรงดันไฟแบบ True RMS เลือกCT Secondary (5A หรือ1A) และPT Secondaryได้ แสดงผลด้วยตัวเลข LED 4หลัก 3แถว ที่มีความสว่างสูง มีพอร์ทสื่อสารข้อมูล RS 485 MODBUS RTU

ตัวอย่างการนำเพาเวอร์มิเตอร์ RP-96EN ไปใช้งาน

การใช้เพาเวอร์มิเตอร์ RP-96EN ติดตั้งในตู้โหลดย่อย เพื่อดูค่าการใช้พลังงานไฟฟ้าของเครื่องจักรแต่ละตัวในกระบวนการผลิต

การใช้เพาเวอร์มิเตอร์ RP-96EN ติดตั้งหน้าตู้ MDB ตัวหลัก เพื่อทำการวัดปริมาณการใช้พลังงานไฟฟ้าทั้งหมดของทั้งโรงงาน
