Insulation Tester KEW3125A

Insulation Tester KEW3125A

Insulation

Insulation Tester คือ เครื่องมือที่ใช้วัดค่าความต้านทานไฟฟ้าชนิดพิเศษ สามารถใช้วัดความต้านทานที่มีค่าสูงมากเป็นเมกะโอห์ม (Mega Ohm) ได้ซึ่งค่าความต้านทานนี้เป็นค่าที่บอกถึงความเป็นฉนวนไฟฟ้า หรือเป็นเครื่องชี้วัดการรั่วลงดิน (ground) ของเครื่องจักรและอุปกรณ์ไฟฟ้า เราจำเป็นต้องวัดความเป็นฉนวน เพื่อตรวจสอบความสามารถในการทนแรงดันไฟฟ้าของอุปกรณ์ไฟฟ้า อีกทั้งเป็นการทดสอบว่าค่าความเป็นฉนวนของอุปกรณ์ยังอยู่ในระดับมาตรฐานที่กำหนดไว้หรือไม่

อุปกรณ์อะไรบ้างที่ต้องมีการวัดความเป็นฉนวน

เนื่องจากค่าความเป็นฉนวนเป็นการวัดความสามารถในการทนแรงดันไฟฟ้าของอุปกรณ์ ค่าความเป็นฉนวนจึงถือเป็นพารามิเตอร์ที่สำคัญในการทดสอบอุปกรณ์เพื่อป้องกันอันตรายที่อาจเกิดขึ้นทั้งต่ออุปกรณ์และผู้ใช้งาน การทดสอบความเป็นฉนวนจึงจำเป็นต้องการทำการทดสอบ อุปกรณ์ที่ใช้ไฟฟ้าทุกตัว ยกตัวอย่าง เช่น มอเตอร์ในโรงงานอุตสาหกรรม จำเป็นต้องทำการวัดค่าความเป็นฉนวนของมอเตอร์ทุกตัว โดยวัดตั้งแต่มอเตอร์ที่เพิ่งติดตั้งใหม่ตลอดจนมอเตอร์ที่มีการใช้งานอยู่ปัจจุบัน เราควรมีการวางแผนการวัดต่อเนื่องเป็นประจำ ให้เป็นส่วนหนึ่ง ในการซ่อมบำรุง เพราะค่าความเป็นฉนวนจะเป็นตัวชี้คุณภาพของฉนวน หรือความเสื่อมคุณภาพของฉนวน เพื่อป้องกันการรั่วของกระแสไฟฟ้าที่จะทำอันตรายแก่ผู้ปฏิบัติงาน และทำให้เกิดความเสียหายกับอุปกรณ์ไฟฟ้าอื่นๆได้

ค่า DAR. และค่า PI คืออะไร

ค่า DAR และค่า PI คือการวัดความเป็นฉนวนของอุปกรณ์เช่นกัน แต่จะมีประโยชน์ในการกำจัดค่าความผิดพลาดที่เกิดจากอุณหภูมิและความชื้นออกไป ซึ่งทั้ง 2 ค่ามีความแตกต่างกันดังนี้

DAR คือ Dielectric Absorption Ratio เป็นการเปรียบเทียบค่าของความต้านทานฉนวนที่เกิดจากการวัดค่า ที่ 60 วินาที นำมาหารด้วย 30 วินาที ที่ชื่อว่า Dielectric Absorption เพราะในสภาวะของการวัดค่าความต้านทานฉนวน คือการป้อนไฟดีซีเข้าไปที่ฉนวน เวลาตั้งแต่ 0 วินาทีจนถึง 60 วินาทีเป็นช่วงที่ฉนวนมีคุณสมบัติด้าน Dielectric Absorption

DAR มีหลักการพิจารณาดังนี้

*ทดสอบที่อุณหภูมิไม่เกิน 40 °C

PI (Polarization Index) คือ ค่าประเมินสภาพฉนวน เรียกอีกอย่างคือ ค่าดัชนีการเปลี่ยนขั้ว จะใช้อุณหภูมิอ้างอิงที่ 40 °C ซึ่งฉนวนแต่ละคลาสก็มีค่ามาตรฐานต่างกัน การวัดนั้นจะวัด 2 ครั้ง คือ ครั้งแรก เวลา 10 นาที และครั้งที่สอง 1 นาที นำค่าทั้ง 2 ที่วัดได้มาหารกัน เช่น ครั้งแรก 550 MΩ ครั้งที่ สอง 390 MΩ 550/390 = 1.41 ดั่งนั้นจะได้ค่า PI = 1.41

สำหรับฉนวนของมอเตอร์แต่ละ CLASS จะมีค่า PI ต่ำสุดที่ยอมรับได้แตกต่างกันดังนี้ คือ

Class A ค่า PI ต้อง ≥ 1.5
Class B ค่า PI ต้อง ≥ 2
Class c ค่า PI ต้อง ≥ 2 (อ้างอิงตามมาตรฐาน IEEE STD 56-1958)

PI มีหลักการพิจารณาดังนี้

*ทดสอบที่อุณหภูมิไม่เกิน 40 °C

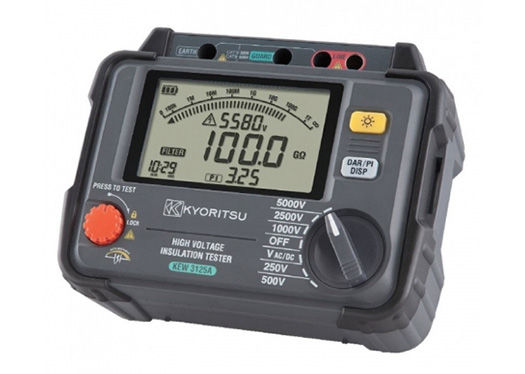

Digital High Voltage Insulation Tester KEW 3125A

เครื่องทดสอบฉนวนโวลท์สูงแบบดิจิตอล

  • ทดสอบความต้านทานฉนวนได้สูงถึง 1TΩ
  • กระแสลัดวงจรสูงสุด 1.5 mA
  • ย่านแรงดันไฟในการทดสอบกว้าง 250V~5000V
  • วิเคราะห์สภาพฉนวนได้ทั้ง PI, DAR
  • ปากคีบถูกออกแบบใหม่ให้คีบได้แน่นกว่าเดิม
  • มีกระเป๋าแบบแข็งสำหรับใส่เครื่อง และอุปกรณ์ ให้มาพร้อม
  • มีฟังก์ชัน Filter กรองสัญญาณรบกวน ทำให้การวัดมีความเสถียรมากขึ้น
  • จอแสดงผลแบบดิจิตอลขนาดใหญ่ พร้อมบาร์กราฟ

Insulation resistance

Rated Voltage 250V 500V 1000V 2500V 5000V
Accuracy 0.0 - 100.0 MΩ 0.0 - 99.9 MΩ
80 - 1000 MΩ
0.0 - 99.9 MΩ
80 - 999 MΩ
0.80 - 2.00GΩ
0.0 - 99.9 MΩ
80 - 999 MΩ
0.80 - 9.99 GΩ
8.0 - 100.0 GΩ
0.0 - 99.9 MΩ
80 - 999 MΩ
0.80 - 9.99 GΩ
8.0 - 99.9 GΩ
80 - 1000 GΩ
±5%rdg 3dgt ±5%rdg±3dgt ±5%rdg±3dgt ±5%rdg±3dgt ±5%rdg±3dgt
±20%rdg
(100GΩ or more)
Short circuit current 1.5 mA
Output voltage Accuracy 10% -10 - +20% 0 - +20%
Monitor ±10%rdg±20V

Voltage measurement

Measuring range AC : 30 - 600V (50/60Hz) DC: ±30 - ±600V
Accuracy ±2%rdg ±3dgt
Power source DC12V : LR14/R14 x 8pcs
Applicable standards IEC61010 - 1, 61010 - 2 030 CAT IV 300V / CAT III 600V Pollution degree2, IEC61010 - 031, IEC61326 - 1 , 2-2
Dimension 177(L) x 226(W) x 100(D) mm (Hard case 380(L) x 430 (W) x 154 (D) mm)
Weight 3025A : 1.7kg approx. 3125A 1.9 kg approx. (including batteries) 4kg approx. (including accessories)
Accessories 7165A(Line probe : 3m), 7264 (Earth cord:3m), 7265(Guard cord3m), 8019(Hook type prod), 9180(3025A Hard Case), 9181(3125A Hard Case), LR14 (Alkaline battery size C) x 8 , Instruction manual
Optional 7168A (Line probe with alligator clip : 3m), 7253(Loger Line probe with alligator clip: 15m, 8302 (Adaptor for recorder)

สนใจติดต่อสอบถาม บริษัท แสงชัยมิเตอร์ จำกัด
