Thyristor Power Regulator SCR Series

Thyristor Power Regulator SCR Series

เครื่องปรับกำลังไฟ เอสซีอาร์ (Power Regulator SCR) ทำงานโดยใช้ซิลิคอน คอนโทรล เร็คติไฟร์เออร์ (Silicon Control Rectifier) เป็นอุปกรณ์โซลิดสเตท (Solid-State) ทำหน้าที่เป็นสวิตช์เปิด– ปิด (On-Off) วงจรทางอิเล็กทรอนิกส์ชนิดหนึ่ง เอสซีอาร์เป็นอุปกรณ์สารกึ่งตัวนำประเภทไทริสเตอร์ (Thyristor) ข้อดีของเอสซีอาร์คือ ไม่มีการเคลื่อนไหวของหน้าสัมผัส (Contact) ขณะเปิด-ปิดวงจร จึงทำให้ไม่เกิดประกายไฟ (Spark) ที่หน้าสัมผัส ส่งผลให้มีความปลอดภัยสูง อายุการใช้งานยาวนาน และไม่เกิดเสียงรบกวนขณะทำงาน

SCR Power Controller หรือ SCR Power Regulator มีหน้าที่ในการควบคุมการจ่ายกำลังไฟฟ้า โดยส่วนใหญ่มักนำไปใช้ในการควบคุมการจ่ายกำลังไฟฟ้าสำหรับฮีตเตอร์ มอเตอร์ที่มีกระแสสูงๆ นำไปใช้ในงานด้านการควบคุมฮีทเตอร์ของเตาหลอมที่ใช้ความร้อนสูงๆ เป็นต้น

ข้อดีของเครื่องปรับกำลังไฟ SCR

  • ย่านของแรงดันไฟหลักสำหรับโหลดกว้าง 200~480VAC และสามารถทนกระแสได้สูงสุด 720แอมป์
  • รับสัญญาณอินพุทได้หลายชนิดภายในเครื่อง เช่น 4~20mA, 0~20mA, 1~5VDC, 0~5VDC, 2~10VDC, 0~10VDC และ Dry Contact
  • ตัวเครื่องสามารถตรวจจับความถี่จากแหล่งจ่ายไฟโดยอัตโนมัติที่ 50~60 Hz โดยไม่จำเป็นต้องเลือกหรือเปลี่ยนความถี่ ถ้าความถี่ของแรงดันไฟเหลือ 0.5Hz เอ๊าท์พุทของ SCR จะหยุดทันทีและเมื่อมีการจ่ายไฟเป็นปกติอีกครั้ง ระบบจะทำงานโดยมีบัฟเฟอร์ ลดการเกิดไฟกระชาก และป้องกันฟิวส์ขาด
  • มีปุ่ม VR ปรับแรงดันเอ๊าท์พุทสูงสุด (Maximum Output) และปุ่ม VR SFS (Buffer Time) ปรับการหน่วงของเอ๊าท์พุทแรงดัน
  • แหล่งจ่ายไฟเลี้ยงให้กับแผงวงจรควบคุมแยกอิสระจากวงจรเพาเวอร์ (Main Power)
  • วงจรการทริกและเมนบอร์ดถูกออกแบบให้แยกออกจากกัน เพื่อหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับเมนบอร์ด เมื่อเกิดความผิดพลาดขึ้นที่วงจรหลัก
  • เมื่อ SCR เกิด Over Heating หรือฟิวส์ขาด หรือแรงดันไฟไม่ครบเฟส เอ๊าท์พุทของ SCR จะหยุดทำงานทันที และเอ๊าท์พุทการเตือน (Alarm) จะทำงานทันที
  • ไม่มีกลไกหน้าสัมผัส (Contact) ในการเปิด-ปิดวงจร จึงทำให้ไม่เกิดปัญหาประกายไฟ (Spark) หลอมหน้าสัมผัสอายุการใช้งานจึงยาวนาน และไม่เกิดเสียงรบกวน ขณะทำงาน

ประเภทอุตสาหกรรม

  • อุตสาหกรรมอาหาร เช่น เตาอบขนมปัง เครื่องขึ้นรูปบรรจุภัณฑ์
  • อุตสาหกรรมเครื่องประดับ เช่น ตู้อบพลอย
  • อุตสาหกรรมเซรามิค เช่น เตาเผาเซรามิค

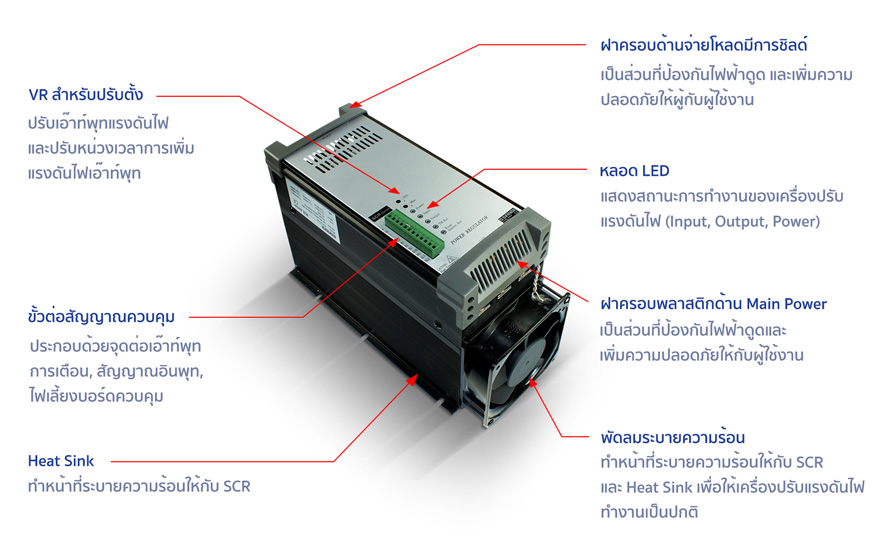

ส่วนประกอบของ SCR

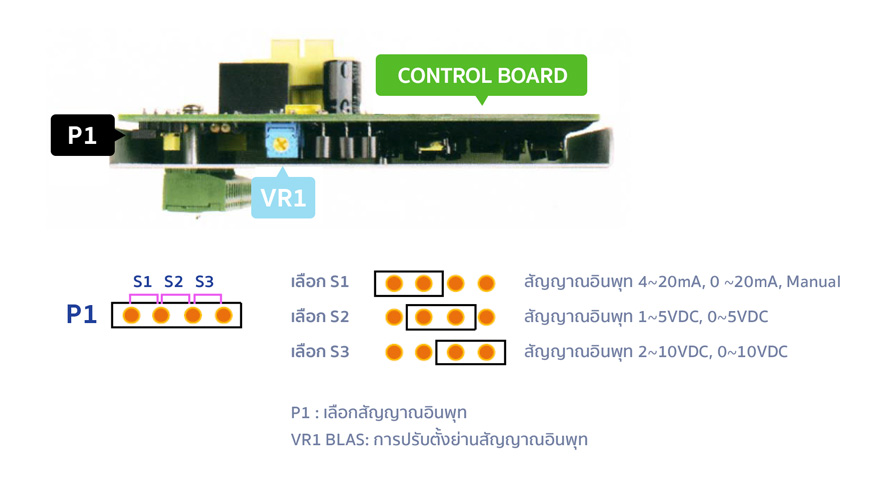

การเลือกอินพุท (Input)

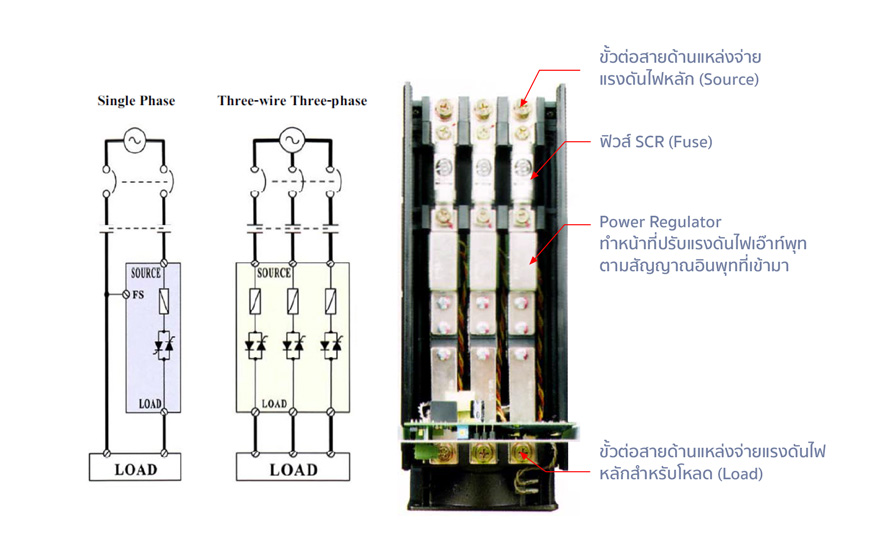

การต่อสาย (Wiring)

คุณสมบัติของ SCR

รุ่น SCR - 1A Series SCR - 3A Series
การควบคุม Single-Phase angle control Three-wire Three-Phase angle control
แรงดันไฟสำหรับโหลด 200~480V AC (50~60Hz)
กระแสสูงสุด (ระบุเมื่อสั่งซื้อ) 30A, 45A, 60A, 80A, 100A, 125A, 150A, 180A, 230A, 300A, 380A, 450A, 580A และ 720A (ในการระบุสั่งซื้อให้กระแสสูงสูงกว่ากระแสใช้งาน 30% เช่น ถ้ากระแสใช้งาน 70A ควรเลือกสั่งซื้อรุ่นที่มีกระแสสูงสุด 100A ขึ้นไป)
สัญญาณอินพุท (Input Signals) 4~20mA, 0~20mA, 1~5VDC, 0~5VDC, 2~10VDC, 0~10VDC และ Dry Contact
แหล่งจ่ายไฟเลี้ยงแผงควบคุม SCR 1 Phase 220V AC (50~60Hz)
สภาพแวดล้อมขณะใช้งาน อุณหภูมิใช้งาน: -10°C ~ 45°C
ความชื้น: ต่ำกว่า 90% RH (ไม่ควบแน่นเป็นหยดน้ำ)
หลอดไฟ LED แสดงสถานะ
  • หลอดไฟแสดงการจ่ายไฟ (Power) : มีการป้อนแรงดันไฟให้แผงวงจรควบคุม SCR
  • หลอดไฟแสดงอินพุท (Input) : มีสัญญาณอินพุทเข้ามาที่วงจรควบคุม
  • หลอดไฟแสดงเอ๊าท์พุท (Output) : เครื่องปรับแรงดันไฟมีการจ่ายเอ๊าท์พุท
  • หลอดไฟแสดงอุณหภูมิ (TH Err) : เครื่องปรับแรงดันไฟมีความร้อนสูงเกินพัดลมระบายอากาศไม่ทำงาน
  • หลอดไฟแสดงความผิดปกติในการจ่ายไฟ (FUSE/Source Err) : 1. แหล่งจ่ายไฟหลักของโหลดมาไม่ครบ หรือเฟสหายไป 2. ฟิวส์ขาด
เอ๊าท์พุทการเตือน (Alarm)
  • Dry Contact 227VAC 2A (NO-NC)
  • รูปแบบการเตือน: ไม่มีสัญญาณอินพุท, เครื่องปรับแรงไฟมีความร้อนสูง, แหล่งจ่ายไฟหลักสำหรับโหลดมาไม่ครบเฟส, ฟิวส์ขาด
