Pressure Gauge ALL SUS iTi
Pressure Gauge ALL SUS iTi
โครงสร้างพิเศษ จะมีแคปซูลยางอยู่ภายใน ทำหน้าที่รองรับการ ขยายตัวของอากาศ หรือน้ำมันภายในเกจ์ช่วยป้องกันไม่ให้เกิดความเสียหายภายในในเกจ์ หรือความดัน ไปดันกระจกแตกแล้วอาจเกิดอันตรายกับผู้ใช้งาน
พิเศษ!!! รุ่นที่ทางบริษัทแสงชัยมิเตอร์ นำมาทำตลาดผู้ใช้งานสามารถ เติมน้ำมันทีหลังได้หากใช้ในพื้นที่ที่มีความสั่นสะเทือน
Pressure Gauge (แบบไม่มีน้ำมัน / แบบมีน้ำมัน)
รุ่น | ขนาดหน้าปัด | ย่านการวัด | เกลียวข้อต่อ | วัสดุ | ความเที่ยงตรง | การป้องกันฝุ่น และน้ำ |
RCh(G) แบบไม่มีน้ำมัน แกนลงล่าง |
63 มม. (2 ½ นิ้ว) | 0~6 bar/psi | ¼”NPT | ตัวเรือน:สเตนเลส 304 ข้อต่อเกลียวและบูร์ดอง:สเตนเลส316 | Class1.6(Class 2.5 สำหรับย่านความดัน 0~600 และ0~1,100bar) | IP54 |
0~10 bar/psi | ¼”NPT | |||||
0~25 bar/psi | ¼”NPT | |||||
100 มม. (4นิ้ว) | 0~6 bar/psi | ½”NPT | Class 1.0 | |||
0~10 bar/psi | ¼”NPT | |||||
0~25 bar/psi | ½”NPT | |||||
RChG แบบมีน้ำมันแกนลงล่าง | 63 มม. (2 ½ นิ้ว) | 0~4 bar/psi | ¼”NPT | ตัวเรือน:สเตนเลส 304 ข้อต่อเกลียวและบูร์ดอง:สเตนเลส316 | Class1.6(Class 2.5 สำหรับย่านความดัน 0~600 และ0~1,100bar) | IP65 |
0~6 bar/psi | ¼”NPT | |||||
0~10 bar/psi | ¼”NPT | |||||
100 มม. (4นิ้ว) | 0~6 bar/psi | ¼”NPT | Class 1.0 | |||
0~6 bar/psi | ½”NPT | |||||
0~10 bar/psi | ¼”NPT | |||||
0~10 bar/psi | ½”NPT |

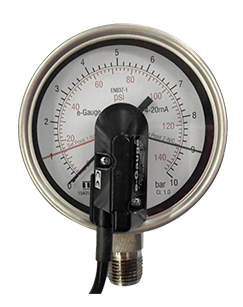

Pressure Gauge with e-Gauge
Transmitter มีทรานสมิตเตอร์ที่เอ๊าพุท 4-20mA ตามย่านการวัดได้
Hight - Low Limit จึงทำหน้าที่เป็น Pressure Switch ได้ด้วย
Accuracy (EN 837-1) Class 1.0
ALL SUS ตัวเรือนและเกลียวเป็น SUS
Temper Proof ทนทานต่อการตกกระแทก
IP54 มาตรฐานการกันฝุ่นและน้ำ
รุ่น | RCh 100-3 0~6 bar | RCh 100-3 0~10 bar |
ขนาดหน้าปัด | 100 มม. (4นิ้ว) | |
ย่านการวัด | 0~6 bar (0~86 psi) |
0~10 bar (0~140 psi) |
ความเที่ยงตรงของตัวเกจ์วัดความดัน | Class 1.0 | |
Low Limit Switch | 1 bar | 1 bar |
High Limit Switch | 5 bar | 9 bar |
วัสดุ | ตัวเรือน: สเตนเลส 304 ข้อต่อเกลียวและบูร์ดอง : สเตนเลส 316 หน้าปัด : พลาสติกโพลีคาร์บอเนต เข็มชี้ : อลูมิเนียม |
|
เกลี่ยวข้อต่อ | ½” NPT | |
การป้องกันฝุ่นและน้ำ | IP54 |

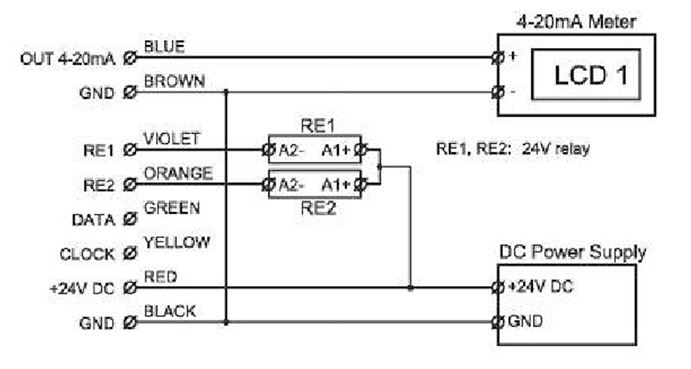

วงจรการต่อสาย
*1 ถ้าผู้ใช้งานต้องการย่านความดันอื่นๆ สามารถสั่งซื้อได้
*2 ขนาดหน้าปีด 100 มม. (4 นิ่ว), 160 มม. (6 นิ้ว) สามารถสั่งได้
