CONFIGURATOR LIGHT CURTAIN โปรแกรมสำหรับปรับตั้ง SF4D

CONFIGURATOR LIGHT CURTAIN โปรแกรมสำหรับปรับตั้ง SF4D

โปรแกรมตั้งค่าม่านแสงนิรภัย (Safety Light Curtain) สำหรับ SF4D Series ที่ช่วยให้ฟังก์ชั่นการทำงานที่ซับซ้อนของม่านแสงนิรภัยเป็นเรื่องง่ายตั้งแต่เริ่มติดตั้งจนกระทั่งใช้งานได้จริง

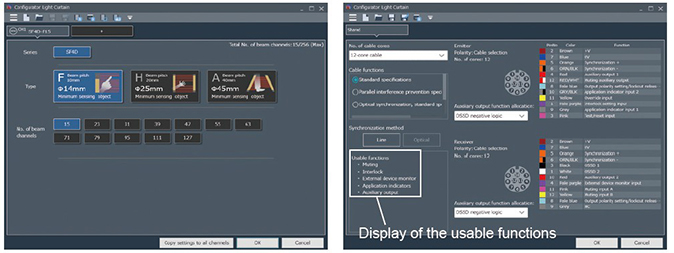

โปรแกรมจะแสดงให้เห็นสถานะการทำงานของม่านแสง SF4D ที่เชื่อมต่ออยู่ โดยแสดงรุ่นและชนิดสายที่เลือกใช้

Operation monitoring function (monitoring of received light intensity /extraneous light of individual beam)
หน้าจอฟังก์ชันตรวจสอบการทำงาน (แสดงความเข้มของแสงที่ตัวรับได้รับจากตัวส่ง และแสงที่รบกวนจากภายนอกในแต่ละช่องแสง)


การตรวจสอบความเข้มแสงที่ได้รับ /แสงภายนอกของลำแสงแต่ละตัว

ฟังก์ชั่นตรวจสอบการทำงาน

ฟังก์ชั่นนี้แสดงผลความเข้มแสงที่ตัวรับได้รับในแต่ละช่องของม่านแสงแบบเรียลไทม์

  • การแสดงความเข้มของแสงที่ตัวรับได้รับจากตัวส่งในแต่ละช่องจะช่วยอำนวยความสะดวกในการติดตั้ง ว่าม่านแสงนิรภัย SF4D ตั้งตรงตลอดแนวลำแสง โดยเฉพาะม่านแสงที่มีความสูงมากๆ มักเกิดปัญหาตั้งตรงยาก รวมถึงส่วนการแสดงความเข้มของแสงรบกวนภายนอก จะทำให้สามารถประเมินการรบกวนของแสงภายนอกได้ว่ามีผลต่อการใช้งานม่านแสงหรือไม่ เพื่อหาทางป้องกันปัญหา
  • ง่ายต่อการบำรุงรักษา โดยภาพความเปลี่ยนแปลงของความเข้มแสงที่แสดงค่าต่ำลงนั้นอาจสันนิษฐานได้ว่าเกิดจากหน้าเลนส์ของตัวม่านแสงสกปรกหรือเกิดการเบี่ยงเบนของแนวลำแสง ที่อาจเกิดจากการกระแทก/ชนตัวม่านแสงนิรภัย SF4D หรือขายึดติดตั้งหลวม ทำให้เราเข้าไปแก้ไขได้ตรงจุด

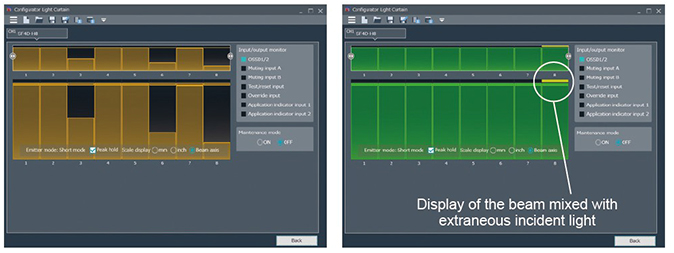

ตัวอย่างแสดง Operation monitoring function ของ SF4D Series

ยกตัวอย่างการตั้งค่ารูปแบบการทำงานม่านแสงนิรภัย SF4D series ที่ซับซ้อน

Muting setting function

ฟังก์ชั่นการปิดกั้นลำแสงของม่านแสงนิรภัย SF4D ขณะชิ้นงานเคลื่อนผ่าน

สำหรับฟังก์ชั่นการปิดกั้นลำแสงให้หยุดทำงานขณะชิ้นงานเคลื่อนผ่าน โดยใช้งานร่วมกับเซ็นเซอร์ (Muting sensor) นี้ ตัวโปรแกรมจะแสดงตำแหน่งเซ็นเซอร์พร้อมกับกราฟระยะเวลาขณะผลิตชิ้นงานจริง เพื่ออำนวยความสะดวกในการปรับตำแหน่งจัดวางตัวเซ็นเซอร์และกำหนดความเร็วในการเคลื่อนที่ของชิ้นงาน

ตัวอย่างภาพแสดงการติดตั้งจริงและภาพโปรแกรมMuting setting function ของ SF4D Series

Blanking setting function

ฟังก์ชั่นการหยุดลำแสงบางลำแสงของม่านแสง SF4D ที่ชิ้นงานกั้นขวางตลอดเวลา

สำหรับฟังก์ชั่นนี้ที่ตัวโปรแกรมจะแสดงภาพช่วงลำแสงของม่านแสงนิรภัย SF4D ตลอดทั้งตัวม่านแสง ซึ่งตอนติดตั้งครั้งแรก เราสามารถลองให้ชิ้นงานจริงผ่านเพื่อให้ทราบว่า เราต้องกำหนดฟังก์ชั่นการหยุดลำแสงช่วงไหนหรือตำแหน่งเบอร์อะไรบ้างที่ม่านแสงไม่ต้องทำงาน ตัวโปรแกรม Blanking setting function นี้เราสามารถสร้างเงื่อนไขการหยุดลำแสงทั้งแบบ fixed blanking และ floating blanking ร่วมกับ Muting เลยก็ได้ค่ะ

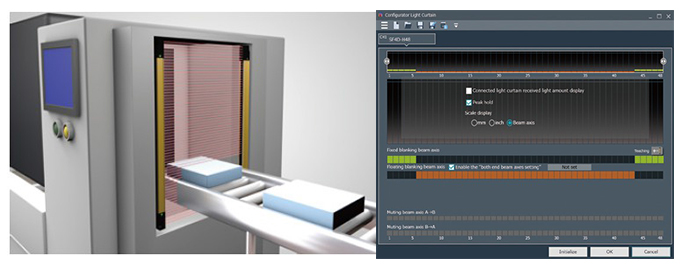

ตัวอย่างภาพแสดงการติดตั้งจริงและภาพโปรแกรม Blanking setting function ของ SF4D Series

Communication module copy function

ฟังก์ชั่นคัดลอกข้อมูลการตั้งค่า

เพิ่มความสะดวกมากขึ้น หากในกระบวนการผลิตไม่สามารถนำ PC เข้าไปได้ เราสามารถใช้ SFD-HC ในการเก็บข้อมูล และถ่ายโอนข้อมูลไปยังม่านแสงนิรภัย (Safety Light Curtain SF4D) ตัวอื่นๆที่ต้องการตั้งค่าให้เหมือนกันได้

หากสนใจ Safety Light Curtain SF4D Series Type 4 Panasonic ติดต่อ 0863404279, 0864485651, sunx@sangchaimeter.com
