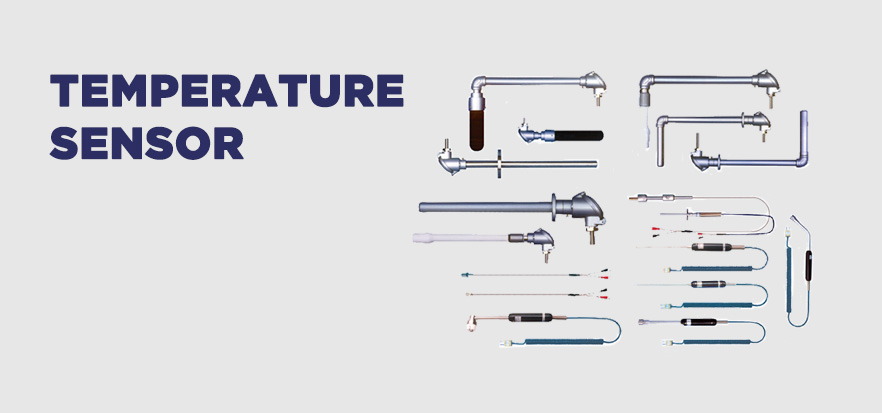

Temperature Sensor
Temperature Sensor
คือ อุปกรณ์สาหรับตรวจวัดอุณหภูมิ เหมาะสาหรับห้องควบคุมอุณหภูมิ, อุตสาหกรรมอาหาร, ห้องอบ, ห้องแล็ป, ห้องควบคุมระบบคอมพิวเตอร์, Clean Room, Warehouse ที่มีปัญหาในการควบคุมอุณหภูมิ ทำให้เกิดความเสียหายต่ออุปกรณ์ หรือวัสดุที่ต้องการควบคุมอุณหภูมิ มีให้เลือกหลากหลายรูปแบบการใช้งานและการติดตั้งที่หลากหลายให้เลือกใช้
เซนเซอร์วัดอุณหภูมิ แบ่งออกเป็น 2 ประเภท

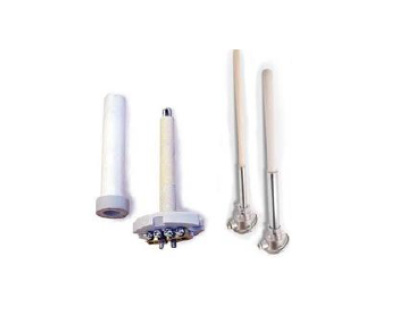

1. เทอร์โมคับเปิล (Thermocouple) คือ เซนเซอร์วัดอุณหภูมิที่ทาจากโลหะต่างชนิดกัน 2 เส้น (ขั้วบวกขั้วลบ) ใช้หลักการเปลี่ยนแปลงค่าอุณหภูมิเป็นค่าความต่างศักย์
ชนิด | โลหะขั้วลบ | โลหะขั้วบวก | ย่านวัดอุณหภูมิ ( ºC) |
---|---|---|---|
K | Alumel | Chromel | -270 to +1372 |
J | Constantan | Iron | -270 to +1200 |
N | Nisil | Nicrosil | -270 to +1300 |
S | Platinum | Platinum/Rhodium | +50 to +1768 |
T | Constantan | Copper | -270 to +400 |
R | Platinum | Platinum/Rhodium | -50 to +1768 |
2. RTD (Resistance Temperature Detector) คือ ตัวเซนเซอร์อุณหภูมิที่ใช้หลักการเปลี่ยนแปลงค่าความต้านทานของโลหะ โดยค่าความต้านทานดังกล่าวจะมีค่าเพิ่มตามอุณหภูมิ ซึ่งแพลทินัมเป็นแบบที่นิยมใช้มากที่สุด เขียนบอกไว้เป็น PT ได้แก่ PT-100, PT-1000
PT100 ( Platinum Temperature ) โดยตัวเลข 100 หมายถึง ที่อุณหภูมิ 0 ºc ค่าความต้านทานภายในของ RTD Sensor จะมีค่าเท่ากับ 100 Ω
การเลือกใช้เซนเซอร์วัดอุณหภูมิ

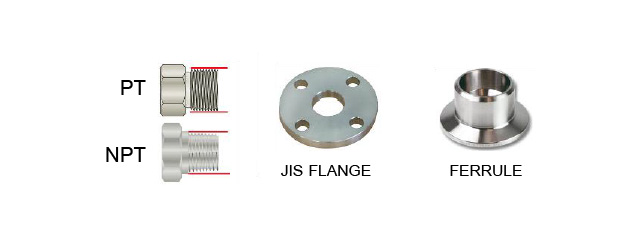

ลักษณะการติดตั้ง เป็นเกลียว หรือหน้าแปลน
ตัวกลางใช้วัดคืออะไร (วัดอุณหภูมิ น้ำ, อากาศ, สารเคมี)
ค่าอุณหภูมิสูงสุดถึง ต่ำสุดของตัวกลาง

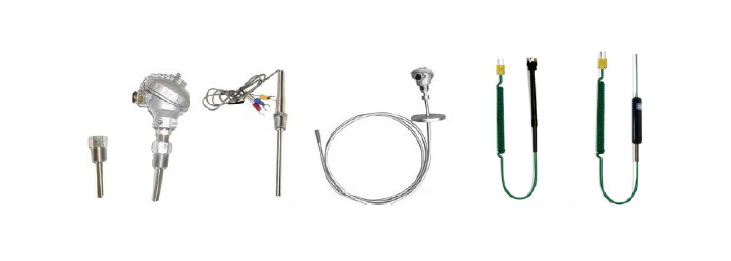

ขนาดของเซนเซอร์
- ความโตของเซนเซอร์
- ชนิดของเซนเซอร์ (Thermocouple,RTD)
- ความยาวของก้านวัดอุณหภูมิ (Probe)
- ความยาวสาย
