Advanced Panel Meters มิเตอร์ติดแผงแบบดิจิตอล
Advanced Panel Meters มิเตอร์ติดแผงแบบดิจิตอล
Advanced Panel Meters มิเตอร์ติดแผงแบบดิจิตอล

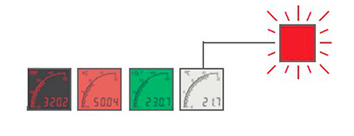

สามารถโปรแกรม การแจ้งเตือน (Alarm) โดยการเปลี่ยนสีหรือกระพริบไฟ Backlight
สามารถตั้งค่าตัวอักษร 4 Digit star-burst เพื่อให้แสดงหน่วยหรือข้อความได้ตามต้องการ

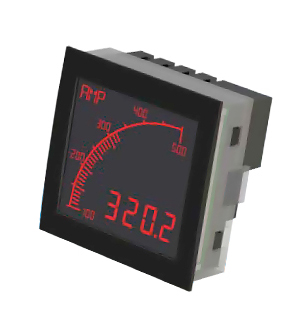

หน้าจอ LCD ขนาดใหญ่มีไฟ Backlight
การแสดงข้อมูล 4 Digit แสดงได้สูงสุด 9999
Bar graph ความละเอียด 40 segment ช่วยให้ทราบได้ทันทีว่าค่าที่วัดได้อยู่ในระดับที่เหมาะสมหรือไม่
ตั้ง Alarm แจ้งเตือนได้ 2 Set points
มี Output 2 channel ให้ใช้งาน โดยสามารถตั้งให้เป็น Digital หรือ/และ Analog Output ได้
สามารถตั้งสเกลใชังานได้ 16 สเกลพื้นฐาน
โดยตั้ง DIP สวิทช์
มีซอฟท์แวร์ APM Configurator (Freeware) เพื่อใช้ในการดูค่าและปรับตั้งค่าต่างๆ เช่น ค่าAlarm, การปรับตั้งสเกล เป็นต้น
Model | specification | |||||
Volt | Amp | PSU | Typical Applications |
|||
Rang | Accuracy | Rang | Accuracy | |||
Volt meter | 0-600 VDC 0-600 VAC |
1% of full scale |
- | - | 12-24 DC 30-400 Hz |
เหมาะกับงานวัดแรงดันไฟฟ้าเครื่องจักร, แหล่งจ่ายไฟฟ้า, อื่นๆ |
Amp meter | - | - | 0-5A direct 0-1000A via CT | 1% of full scale | 12-24 DC 30-400 Hz |
ใช้วัดกระแสไฟฟ้า AC และ DC ต่อวัดกระแส 5 A ได้โดยตรงและวัดผ่าน CT ได้ถึง 1000 A |
CT meter | - | - | 0-10000A via CT | 0.50% of full scale | 12-24 DC 50-400 Hz |
เหมาะกับงานที่ต้องการวัดกระแส AC ผ่านตัวแปลงกระแสไฟ CT โดยเฉพาะ |
Shunt meter | 0-1 VDC | 0.1% of signal | - | - | 12-24 DC 30-400 Hz |
เหมาะกับงานวัดกระแสไฟ DC ย่านสูงๆ ผ่าน Shunt โดยเฉพาะ |
Process meter | 0-10 VDC | 0.1% of signal | 0-50 mA | 0.01% of signal | 12-24 DC 30-400 Hz |
ใช้สำหรับการวัดค่าในกระบวนการผลิตโดยรับสัญญาณจากเซนเซอร์ประเภทต่างๆ |
