IMARI OFM, OFMP Series (Oval Gear Oil Flow Meter)

IMARI OFM, OFMP Series (Oval Gear Oil Flow Meter)

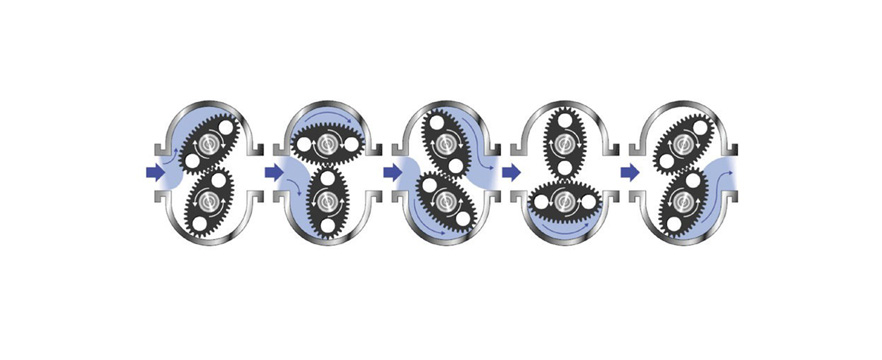

เครื่องวัดอัตราการไหลแบบเกียร์ จะอาศัยหลักการแทนที่ของของเหลวและหลักการการเคลื่อนที่ของกลไกแบบ Mechanic โดยที่ภายในจะ ประกอบด้วยเกียร์รูปใข่ จำนวน 2 ตัว และเมื่อมีการไหลของของเหลวผ่านเกียร์เกิดขึ้น ของเหลวจะทำการแทนที่อากาศที่อยู่ภายในตัวเรือน ทำให้เกียร์ทั้งสองตัวหมุนตามทิศทางการไหลของของเหลว ดังนั้น ปริมาตรที่ของเหลวไหลเข้าไปแต่ละรอบนั้น จะเท่ากับปริมาตรของช่อง ว่างระหว่างเกียร์กับตัวเรือนนั้นเอง เราจึงนำค่าเหล่านี้มาคำนวน เป็นปริมาณการไหลหรืออัตราการไหลเพื่อนำมาแสดงค่าหรือนำไปควบคุม กระบวนการผลิตต่างๆได้อย่างแม่นยำ ด้วยค่าความแม่นยำที่มากถึง ±0.5%

เหมาะสำหรับวัดปริมาณการไหลของน้ำมันทุกชนิด เช่น น้ำมันดีเซล, น้ำมันเบนซิน, น้ำมันไบโอดีเซล, น้ำมันเตา, น้ำมันพืช, น้ำมันหล่อลื่น, น้ำมันเครื่อง เป็นต้น

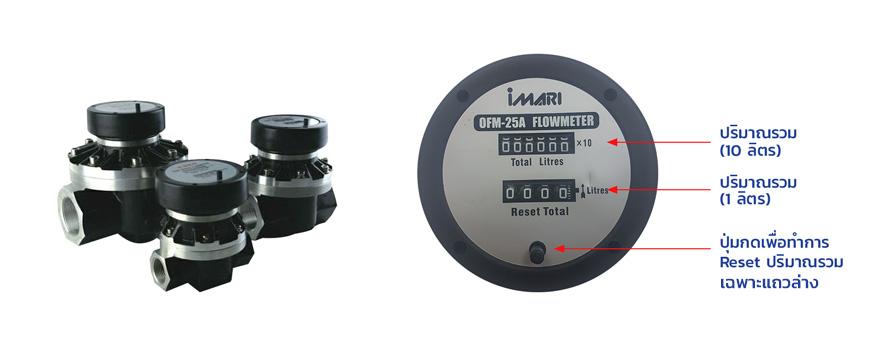

IMARI OFM-25A, OFM-40A, OFM-50A Oval Gear Oil Flow Meter with Analog Display

IMARI OFMP-25A, OFMP-40A, OFMP-50A Oval Gear Oil Flow Meter with Digital pulse output

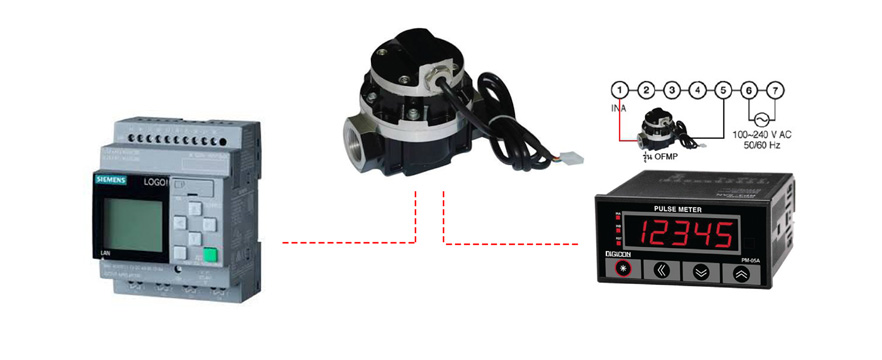

  • สามารถทำการต่อเข้ากับ Digicon รุ่น PM -05 A -41 เพื่อทำการแสดงค่า ปริมาณการไหลหรืออัตราการไหลพร้อมทั้งสามารถนำเอาท์พุท ที่เป็นหน้าคอนแทคไปสั่งตัด - ต่อปั้มหรือวาล์วที่ใช้ควบคุมปริมาณการไหลของกระบวนการต่างๆได้
  • สามารถนำเอาท์พุทของ OFMP ไปส่งสัญญาณให้กับ PLC หรืออุปกรณ์ควบคุมอื่นๆ ที่รับสัญญาณ Pulse ได้

คุณสมบัติเบื้องต้น

แบบ แบบดูค่าอย่างเดียว แบบมีเอ๊าท์พุท Pulse
รุ่น OFM-25A OFM-40A OFM-50A OFMOP-25A OFMP-40A OFMP-50A
ขนาดเกลียวติดตั้ง (มาตรฐาน) 1” 1.5” 2” 1” 1.5” 2”
ค่าความแม่นยำ +- 0.5% ของค่าที่อ่านได้
อัตราการไหลน้อยสุด 20 L/min 25 L/min 30 L/min 20 L/min 25 L/min 30 L/min
อัตราการไหลมากสุด 120 L/min 250 L/min 300 L/min 120 L/min 25 L/min 300 L/min
ความดันใช้งานสูงสุด 34 bar 18 bar 18 bar 34 bar 18 bar 18 bar
ค่า Pre Scale - 0.012 L/Pulse 0.03075 L/Pulse 0.07 L/Pluse
เอ๊าพุท - หรีดสวิทซ์ 2 SPST, 4 สาย, NO และ NC
อุณหภูมิใช้งานสูงสุด 80 องศาเซลเซียส
ค่าความหนืดสูงสุดที่รับได้ 1000 CPS
วัสดุโครงเครื่อง อลูมิเนียมหล่อ
วัสดุภายใน (โรเตอร์) PPS (Phenylene Sulfide)
มาตรฐานการป้องกันฝุ่น - น้ำ IP65
มาตรฐานการรับรองอื่นๆ CE, ISO 9001 : 2008, IAF

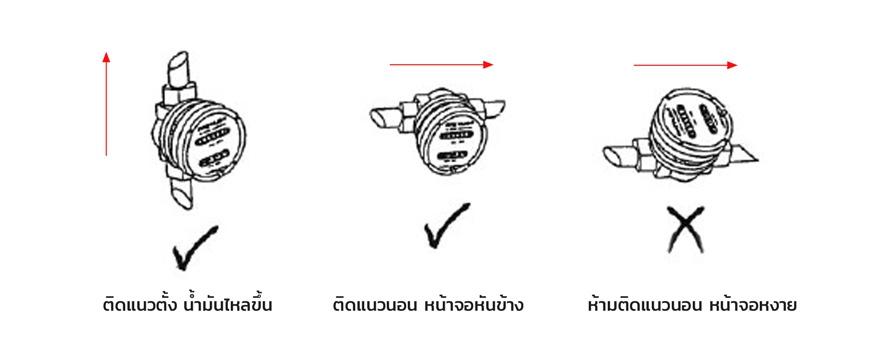

การติดตั้ง
