Inductive Proximity Sensor

Inductive Proximity Sensor

การเลือก Inductive Proximity Sensor ให้เหมาะสมกับงานนั้น ต้องทราบคุณสมบัติของตัวเซนเซอร์ซึ่งมีรายละเอียดดังนี้

  • ระยะการตรวจจับกับชนิดชิ้นงาน : ระยะการตรวจจับ (Sn) มีความสัมพันธ์กับชนิดของชิ้นงานว่าเป็นโลหะชนิดใด
  • ความถี่ของการสวิทช์สูงสุด (f) : พิจาณาจากความเร็วสูงสุดที่ชิ้นงานผ่านหน้าตัวตรวจจับของเซนเซอร์
  • ขนาดเส้นผ่าศูนย์กลางของตัวเรือน (d) : มีความสัมพันธ์กับระยะการตรวจจับ เช่น เส้นผ่าศูนย์กลางของตัวเรือนที่มีขนาดใหญ่ระยะการตรวจจับก็จะไกลกว่าเส้นผ่าศูนย์กลางขนาดเล็ก

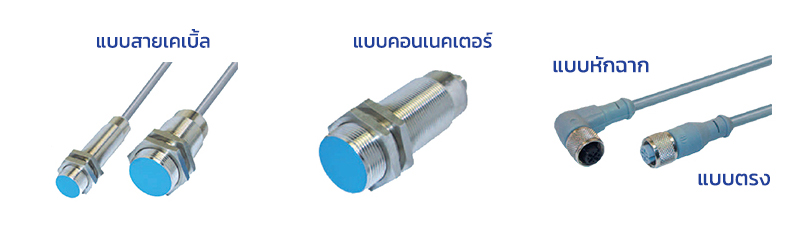

  • แบบของสายต่อใช้งาน : มีทั้งแบบสายเคเบิ้ลและแบบคอนเนคเตอร์
  • แหล่งจ่ายไฟ : ขึ้นอยู่กับตัวควบคุมที่รับสัญญาณจากตัว Proximity Sensorและลักษณะหน้างานว่าเป็นแบบรับไฟ DC หรือ AC แรงดันที่จ่ายเท่าไหร่ ทั้งนี้มีข้อควรระวังในการต่อสายให้ถูกต้อง
  • สัญญาณเอ๊าท์พุท : ต้องพิจารณาว่าต้องการใช้งานแบบใด PNP หรือ NPN
  • ฟังก์ชันของเซนเซอร์ : แบบปกติเปิด (NO) แบบปกติปิด (NC) หรือ NO+NC
  • มาตรฐาน IP : เป็นตัวบ่งบอกว่าเซนเซอร์สามารถทนกับสภาพฝุ่นและน้ำในสภาพแวดล้อมในระดับใด

ตารางนี้จะแสดงให้เห็นถึงระดับการป้องกันของแข็งและของเหลว ตามมาตรฐาน IEC 60529 และ ISO 20653

ระดับ   การป้องกันของแข็ง
0 ไม่มีการป้องกันใดๆ
1 มีการป้องกันของแข็งที่มีขนาดตั้งแต่ 50 mm ขึ้นไป
2 มีการป้องกันของแข็งที่มีขนาดตั้งแต่ 12 mm ขึ้นไป
3 มีการป้องกันของแข็งที่มีขนาดตั้งแต่ 2.5 mm ขึ้นไป
4 มีการป้องกันของแข็งที่มีขนาดตั้งแต่ 1 mm ขึ้นไป
5 มีการป้องกันฝุ่นได้แต่อาจมีฝุ่นเล็กน้อยเล็ดลอดเข้าไป โดยฝุ่นที่เล็ดลอดเข้าไปนั้น ต้องไม่มีผลใดๆต่อการทำงานของอุปกรณ์
6 มีการป้องกันฝุ่นได้สมบูรณ์
ระดับ   การป้องกันของเหลว
0 ไม่มีการป้องกันใดๆ
1 มีการป้องกันหยดน้ำกระทบในแนวตั้งกับตัวอุปกรณ์นั้น
2 มีการป้องกันหยดน้ำที่ตกกระทบในแนวเฉียงรอบตัวอุปกรณ์ได้ทำมุมสูงสุด 15 องศาจากแนวตั้ง
3 มีการป้องกันละอองน้ำที่ตกกระทบในแนวเฉียงรอบตัวอุปกรณ์ได้ทำมุม
สุงสุด 60 องศาจากแนวตั้ง
4 มีการป้องกันละอองน้ำที่ตกกระทบตัวอุปกรณ์ได้จากทุกทิศทาง
5 มีการป้องกันน้ำจากการฉีดที่ตัวอุปกรณ์ได้จากทุกทิศทาง
6 มีการป้องกันน้ำจากการฉีดแบบรุนแรงที่ตัวอุปกรณ์ได้จากทุกทิศทาง
6k มีการป้องกันน้ำจากการฉีดแรงดันสูงที่ตัวอุปกรณ์ได้จากทุกทิศทาง
7 มีการป้องกันการแทรกซึมของน้ำจากการแช่ตัวอุปกรณ์ในน้ำได้ลึกสูงสุด
1 m เป็นระยะเวลา 30 นาที
8 มีการป้องกันการแทรกซึมของน้ำจากการแช่ตัวอุปกรณ์ในน้ำได้แบบถาวร
9k มีการป้องกันน้ำจากการฉีดแรงดันสูงพิเศษที่ตัวอุปกรณ์ได้จากทุกทิศทาง
ที่อุณหภูมิสูงสุด 80 องศาเซลเชียส
ข้อมูล Inductive Proximity Sensor, AC/DC 2 Wire 20~240V

BDC เป็นบริษัทผู้เชี่ยวชาญในการผลิต Proximity Switch จากประเทศอิตาลี มาอย่างยาวนาน ด้วยคุณภาพและความหลากหลายของผลิตภัณฑ์ จึงเป็นที่ยอมรับในวงการอุตสาหกรรมต่างๆมากมาย AX Series คือหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างมาก เป็น Proximity Switch แบบ 2 สาย สามารถใช้ได้ทั้งไฟ AC และ DC มีระบบป้องกันการลัดวงจร จึงไม่ต้องกังวลเรื่องของการต่อผิดพลาด ใช้งานง่ายสามารถต่อทดแทนลิมิตสวิทช์หรือไมโครสวิทช์ได้ทันที

รุ่น AX Series

ขนาดเส้นผ่าศูนย์กลางของตัวเรือน (มม.) 8 12 18 30
ระยะการตรวจจับ (ƒ., nf.) (มม.) 1.5, 2.5 2, 4 5, 8 10, 15
  • แหล่งจ่ายไฟ 20 ~ 240 VDC/AC กระแสขับโหลดขั้นต่ำ (Im) 5mA สลับขั้วไฟ +, - ได้ และโหลดสามารถเชื่อมต่อกับขั้วสายได้ทั้งด้านบวกและด้านลบ
  • ย่านอุณหภูมิใช้งาน -25 ถึง +70 องศาเซลเซียส
  • แสดงสถานะการทำงานของเอ๊าท์พุท โดยไฟ LED สีเหลือง
  • มีแบบสายเคเบิ้ลและแบบคอนเนคเตอร์ให้เลือก
  • มาตรฐานการป้องกันฝุ่นและน้ำ IP67
  • ได้การรับรองมาตรฐานจาก CE
  • มีระบบป้องกันไฟฟ้าลัดวงจรและโอเวอร์โหลด และป้องกันสัญญาณเอาท์พุทผิดพลาดตอนเริ่มทำงาน
  • สามารถนำไปใช้งานแทนลิมิตสวิทช์ได้โดยง่าย

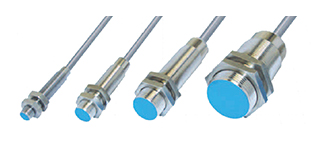

แบบสายเคเบิ้ล

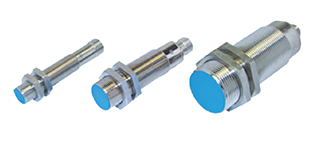

แบบคอนเนคเตอร์

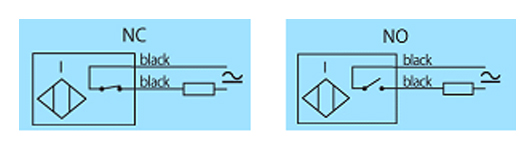

การต่อสายใช้งานของรุ่น AX Series
