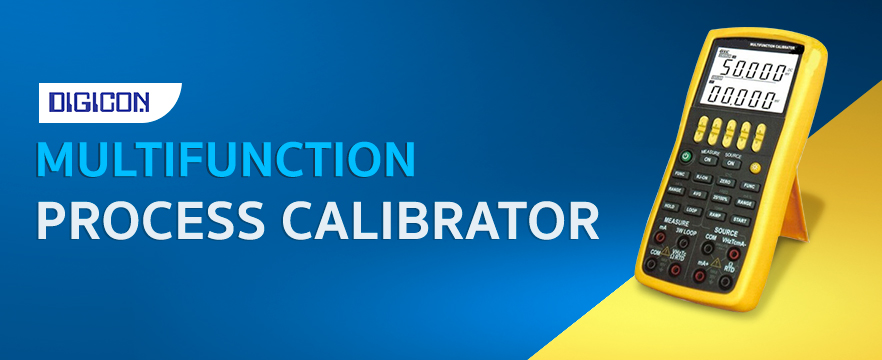

MULTIFUNCTION PROCESS CALIBRATOR
MULTIFUNCTION PROCESS CALIBRATOR
เมื่อโลกธุรกิจในปัจจุบันก้าวเข้าสู่ยุคการค้าเสรี การแข่งขันทางการค้ามีมากขึ้น ทั้งในระดับประเทศและต่างประเทศภายใต้สภาวการณ์เช่นนี้ การพัฒนาองค์กรในทุกด้านเพื่อให้มีศักยภาพสอดคล้องตามมาตรฐานสากล และเป็นที่ยอมรับในระดับโลก ซึ่งแนวทางการพัฒนาอุตสาหกรรมของประเทศไทย ได้กำหนดเป้าหมายให้มีอัตราการเติบโตทางอุตสาหกรรมในระดับสูง ภายใต้ข้อกำหนดคุณภาพของสินค้าหรือมาตรฐานสากลจากกลุ่มเศรษฐกิจต่างๆทั่วโลก จึงผลักดันให้ประเทศคู่ค้ารวมถึงประเทศไทยต้องมีการปรับระบบคุณภาพและการจัดการสินค้าในภาคอุตสาหกรรมการผลิต ให้ตรงตามมาตรฐานที่กำหนดขึ้นความจำเป็นในการพัฒนาอุตสาหกรรมของประเทศไทยให้เข้าสู่กระบวนการมาตรฐานต่างๆ เช่น ISO 9000 และ ISO 14000 เพื่อให้สินค้าและผลิตภัณฑ์สามารถเข้าแข่งขันในตลาดโลกได้ ซึ่งหนึ่งในแนวทางที่สำคัญเพื่อเพิ่มขีดความสามารถของกระบวนการผลิต คือ การสอบเทียบ (Calibration) เครื่องมือนั่นเอง
การสอบเทียบจึงเป็นปัจจัยที่สำคัญ ที่ช่วยสร้างความมั่นใจในผลการวัดของเครื่องมือวัดทุกๆ ประเภท ไม่ว่าจะเป็น เครื่องมือวัดที่ใช้ในกระบวนการผลิต การทดสอบ และการวิเคราะห์ต่างๆ เพราะองค์ประกอบ ที่สำคัญที่สุดในการที่จะทำให้ผลการวัดที่เกิดขึ้นเป็นที่เชื่อถือได้ คือการใช้เครื่องมือวัด ที่มีความถูกต้องและแม่นยำ เหมาะสมกับการปฏิบัติงาน โดยการสอบเทียบต้องทำทั้งก่อนและหลังจากนำไปใช้งาน เพราะเครื่องมือถูกนำไปใช้งานระยะหนึ่ง อายุของส่วนประกอบและเครื่องมือวัดที่ใช้งาน อาจมีการเปลี่ยนแปลง ซึ่งความเปลี่ยนแปลงหรือความคลาดเคลื่อนของผลการวัดที่เกิดขึ้นนี้ อาจเกิดผลกระทบได้
นอกจากนี้ ยังมีรายละเอียดอื่นๆ ที่ผู้ใช้งานควรคำนึงถึง ได้แก่
-
มีการกำหนดช่วงระยะเวลาสำหรับการบำรุงรักษา ทั้งการบำรุงรักษาเชิงป้องกัน และการบำรุงรักษาเชิงแก้ไข
-
ควรจัดทำเอกสารที่เกี่ยวข้องกับการวัด ได้แก่ บันทึกเครื่องมือ วิธีการวัด การสอบเทียบที่สามารถยืนยันการวัดว่าถูกต้องและสามารถสอบกลับได้สู่มาตรฐานการวัดแห่งชาติ เอกสารเหล่านี้จะเป็นประจักษ์พยานของการปฏิบัติงาน เพื่อสร้างความมั่นใจในคุณภาพของผลิตภัณฑ์ให้แก่ลูกค้า ทั้งที่เกิดมาแล้วในอดีตจนถึงปัจจุบัน และต่อเนื่องไปในอนาคต
-
การสอบเทียบเครื่องมือจะต้องทำทั้งก่อนนำมาติดตั้งใช้งาน และเป็นช่วงระยะเวลา เช่น ทุก 6 เดือนหรือ 1 ปี ทั้งนี้ขึ้นอยู่กับปัจจัยต่าง ๆ เช่น ลักษณะของการใช้งาน การบำรุงรักษา และสมบัติเฉพาะของเครื่องมือ เป็นต้น
-
แม้จะมีการสอบเทียบเครื่องมือแล้ว ผลการวัดก็ยังมีความคลาดเคลื่อนเกิดขึ้นเสมอ สิ่งที่ผู้ใช้งานจะต้องคำนึงถึงอยู่คือระบบการวัดจะต้องมีความถูกต้องมากกว่าความถูกต้องที่ต้องการของผลิตภัณฑ์ที่นำมาวัด ตั้งแต่ 3 เท่าขึ้นไป
-
ควรเลือกใช้บริการจากห้องปฏิบัติการสอบเทียบที่ได้รับการรับรองความสามารถ (Accredit) ตามมาตรฐาน ISO/IEC 17025
การสอบเทียบมีความสำคัญไม่เฉพาะต่อโรงงานอุตสหกรรมที่ต้องการขอการรับรอง ระบบมาตรฐานคุณภาพเท่านั้น แต่ยังครอบคลุมไปถึงอุตสาหกรรมทุกประเภท เนื่องจากการสอบเทียบเป็นองค์ประกอบอย่างหนึ่งที่จะช่วยสร้างความเชื่อมั่นผลการวัดของเครื่องมือวัดต่างๆที่ใช้ในกระบวนการผลิต ซึ่งเปรียบเสมือนหลักประกันที่ใช้ในการควบคุม คุณภาพในกระบวนการผลิตนั่นเอง ฉะนั้นเพื่อเสริมสร้างประสิทธิภาพการผลิต ยกระดับมาตรฐานของผลิตภัณฑ์ และเสริมสร้างความแข็งแกร่งในการแข่งขันทางการค้า ระหว่างประเทศ การสอบเทียบจึงเป็นสิ่งที่จำเป็นยิ่ง ดังนั้นเราจึงขอแนะนำเครื่องมือที่จะช่วยอำนวยความสะดวกในการสอบเทียบให้แก่ลูกค้า
ที่มา : สถาบันมาตรวิทยาแห่งชาติ National Institute of Metrology (Thailand)
เครื่องวัดและกำเนิดสัญญาณสำหรับการสอบเทียบอเนกประสงค์

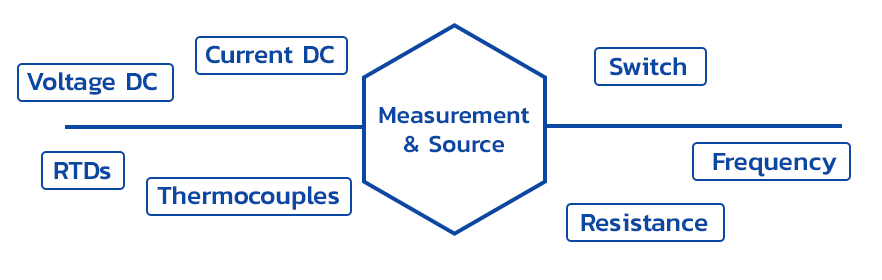

สามารถวัดและจ่ายได้หลายพารามิเตอร์สำหรับการสอบเทียบ และให้ผลลัพธ์ที่อ่านค่าหรือตีความได้ทันทีช่วยลดปัญหาการสอบเทียบในกระบวนการผลิต เนื่องจากใช้เครื่องมือสอบเทียบหลายแบบหลายรุ่นทำให้เกิดความสับสนในการเลือกใช้แล้ว ส่งผลกระทบไปยังการรักษามาตรฐานให้เป็นไปในทิศทางเดียวกันและค่าใช้จ่ายในการส่งสอบเทียบตัวเครื่อง ช่วยเพิ่มความคล่องตัวในการสอบเทียบที่ Site งานได้อีกด้วย
คุณลักษณะ
- วัดค่าอุณหภูมิจากเทอร์โมคัพเปิ้ล (Type R, S, K, E, J, T, N, B) และ RTD (Pt100, Pt1000, Pt200, Pt500, Cu10, Cu50), วัดค่าแรงดันไฟ DC, กระแสไฟ DC, ความต้านทาน, ความต่อเนื่องแบบมีเสียง, ความถี่ และสวิทช์
- กำเนิดสัญญาณสำหรับสอบเทียบค่าอุณหภูมิของเทอร์โมคัพเปิ้ล (Type R, S, K, E, J, T, N, B) และ RTD (Pt100, Pt1000, Pt200, Pt500, Cu10, Cu50), วัดค่าแรงดันไฟ DC, กระแสไฟ DC, ความต้านทาน, ความต่อเนื่องแบบมีเสียง, ความถี่, สวิทช์, Pulse และ Loop
- จอแสดงผลแบบ LCD พร้อม Backlight แสดงค่าการวัดและค่าการสอบเทียบได้พร้อมกัน
- แสดงค่าอุณหภูมิห้องในขณะใช้งานได้
- สามารถเลือกจ่ายแรงไฟ Manual step, Auto step และ Sweeping step ได้
- มีระบบกรองสัญญาณ การคงค่าข้อมูลโดยผู้ใช้งาน
- ขนาดเครื่อง 95 x 205 x 46 มม., น้ำหนัก 600 กรัม (รวมยางกันกระแทก)/ ใช้ไฟจากแบตเตอรี่ 1.5V ขนาด AAA 4 ก้อน
- อุปกรณ์มาตรฐาน : คู่มือการใช้งาน, สายทดสอบพร้อมคลิปปากจระเข้, ฟิวส์ 50mA/ 250V, ฟิวส์ 63mA/ 250V
คุณสมบัติทางไฟฟ้า เมื่อใช้งานเป็นเครื่องวัด
ความเที่ยงตรงที่ระบุเป็นค่าทดสอบที่ย่านอุณหภูมิแวดล้อม 18~28°C ความชื้นสัมพันธ์ 35~70%RH ภายใน 1 ปี หลังการปรับเทียบเครื่อง
ระบบการวัด | ย่าน | ย่านการวัด | ความละเอียด | ความเที่ยงตรง | หมายเหตุ |
DCV | 50mV | -5.000~+55.000mV | 1µV | ±(0.02%rdg + 0.02% of Range) | ความต้านทานอินพุท : 100MΩ |
500mV | -50.00~+550.00mV | 10µV | ±(0.02%rdg + 0.01% of Range) | ||
5V | -0.5000~+5.5000V | 0.1mV | ±(0.02%rdg + 0.01% of Range) | ความต้านทานอินพุท : 1MΩ | |
50V | -5.000~+55.000V | 1mV | ±(0.03%rdg + 0.01% of Range) | ||
DCmA | 50mA | -5.000~+55.000mA | 1µA | ±(0.02%rdg + 0.01% of Range) | ความต้านทานชันท์ : 10Ω |
ความต้านทาน (Resistance) |
500Ω | 0.00~550.00Ω | 0.01Ω | ±(0.05%rdg + 0.02% of Range) |
|
5kΩ | 0.0000k~5.5000kΩ | 0.1Ω | ±(0.05%rdg + 0.02% of Range) | ||
ความต่อเนื่องแบบมีเสียง | 500Ω | มีเสียงดังเมื่อความต้านทานน้อยกว่าหรือเท่ากับ 50Ω | 0.01Ω | ±(0.05%rdg + 0.05% of Range) | กระแสทดสอบ 1mA โดยประมาณ |
RTD | Pt100-385 | -200.0~+800.0°C | 0.1°C | -200.0~0.0°C : 0.5°C, 0.0~400.0°C : 0.7°C, 400.0~800.0°C : 0.8°C |
|
Pt1000-385 | -200.0~+630.0°C | -200.0~+100.0°C : 0.3°C, 100.0~300.0°C : 0.5°C, 300.0~630.0°C : 0.7°C | |||
Pt200-385 | -200.0~+630.0°C | -200.0~+100.0°C : 0.8°C, 100.0~300.0°C : 0.9°C, 300.0~630.0°C : 1.0°C | |||
Pt500-385 | -200.0~+630.0°C | -200.0~+100.0°C : 0.4°C, 100.0~300.0°C : 0.5°C, 300.0~630.0°C : 0.7°C | |||
Cu10 | -100.0~+260.0°C | 0.1°C | 1.8°C | ||
Cu50 | -50.0~+150.0°C | 0.7°C | |||
เทอร์โมคัพเปิ้ล (Thermocouple) |
R | 0~1767°C | 1°C | 0~500°C : 1.8°C, 500~1767°C : 1.5°C |
|
S | 0~1767°C | ||||
K | -100.0~+1372.0°C | 0.1°C | -100.0~0.0°C : 1.2°C, 0.0~1372.0°C : 0.8°C | ||
E | -50.0~+1000.0°C | -50.0~0.0°C : 0.9°C, 0.0~1000.0°C : 1.5°C | |||
J | -60.0~+1200.0°C | -60.0~0.0°C : 1.0°C, 0.0~1200.0°C : 0.7°C | |||
T | -100.0~+400.0°C | -100.0~0.0°C : 1.0°C, 0.0~400.0°C : 0.7°C | |||
N | -200.0~+1300.0°C | -200.0~0.0°C : 1.5°C, 0.0~1300.0°C : 0.9°C | |||
B | 600~1820.0°C | 1°C | 600.0~800.0°C : 2.2°C, 800.0~1000°C : 1.8°C, 1000~1820°C : 1.4°C | ||
ความถี่ (Frequency) |
500Hz | 3Hz-500.00Hz | 0.01 Hz | ±2digit |
|
5kHz | 3Hz-5.0000kHz | 0.1 Hz | |||
50kHz | 3Hz-50.000kHz | 1 Hz | |||
Switch | - | Close/Open | - | - | กระแสทดสอบ 1mA โดยประมาณ |
หมายเหตุสำหรับการใช้งานเป็นเครื่องวัด :
- แรงดันไฟวงจรเปิด : ประมาณ 2.5V
- สัมประสิทธิ์อุณหภูมิ : 0.1 เท่าของความเที่ยงตรงต่อ °C สำหรับย่านอุณหภูมิ 5-18 °C และ 28-40 °C
- ย่านเซนเซอร์ชดเชยอุณหภูมิภายใน คือ -10-+50 °C, ความผิดพลาดของการชดเชยอุณหภูมิ 0.5 °C
- แรงดันไฟสูงสุด ระหว่างขั้ว V Hz และ COM : 60Vp-p, กระแสเอ๊าท์พุทสูงสุด : 60 mA
คุณสมบัติทางไฟฟ้า เมื่อใช้งานเป็นเครื่องกำเนิดสัญญาณสำหรับการสอบเทียบ
ความเที่ยงตรงที่ระบุเป็นค่าทดสอบที่ย่านอุณหภูมิแวดล้อม 18~28°C ความชื้นสัมพัทธ์ 35~70% ภายใน 1 ปี หลังการปรับเทียบเครื่อง
ระบบการกำเนิดสัญญาณ | ย่าน | ย่านการกำเนิดสัญญาณ | ความละเอียด | ความเที่ยงตรง | หมายเหตุ |
DCV | 100mV | -10.000~+110.00mV | 1µV | ±(0.02%of SV + 0.01% of range) | กระแสเอ๊าท์พุทสูงสุด : 0.5mA |
1V | -0.10000~+1.10000V | 10µV | กระแสเอ๊าท์พุทสูงสุด : 2mA | ||
10V | -1.0000~+11.0000V | 0.1mV | กระแสเอ๊าท์พุทสูงสุด : 5mA | ||
DCmA | 20mA | 0.000~22.000mA | 1µA | ±(0.02%of SV + 0.025% of range) | แหล่งจ่ายไฟภายนอกสำหรับการจำลอง mA : 5V~28V โหลดสูงสุด 1kΩ ที่ 20mA |
ความต้านทาน (Resistance) |
400Ω | 0.00~400.00Ω | 0.01Ω | ±(0.02%of SV + 0.025% of range) | กระแสทดสอบ : ±0.5~3mA; ถ้า ±0.1~0.5 ให้บวกเพิ่มเข้าไป 0.1Ω; (ดูหมายเหตุ 1) |
4kΩ | 0.0000~4.0000kΩ | 0.1Ω | ±(0.05%of SV + 0.025% of range) | กระแสทดสอบ : ±0.05~0.3mA (ดูหมายเหตุ 1) | |
40kΩ | 0.000~40.000kΩ | 1Ω | ±(0.1%of SV + 0.1% of range) | กระแสทดสอบ : ±0.01mA (ดูหมายเหตุ 1) | |
RTD | Pt100-385 | -200.0~+800.0°C | 0.1°C | -200.0~0.0°C : 0.3°C, 0.0~400.0°C : 0.5°C, 400.0~800.0°C : 0.8°C |
|
-200.0~+630.0°C | -200.0~100.0°C : 0.8°C 100.0~300.0°C : 0.9°C 300.0~630.0°C : 0.4°C |
||||
Pt200-385 | |||||
Pt500-385 | -200.0~+630.0°C | ||||
-200.0~100.0°C : 0.4°C 100.0~300.0°C : 0.5°C 300.0~630.0°C : 0.7°C |
|||||
Pt1000-385 | -200.0~+630.0°C | -200.0~100.0°C : 0.2°C 100.0~300.0°C : 0.5°C 300.0~630.0°C : 0.7°C |
|||
CU10 | -100.0~260.0°C | 1.8°C | |||
CU50 |
-50.0~1500.0°C |
0.6°C | |||
เทอร์โมคัพเปิ้ล (Thermocouple) |
R | 0~1767°C | 1°C | 0~100°C : 1.8°C 100~1767°C : 1.2°C |
|
S | 0~1767°C | ||||
K | -200.0~+1372.0°C | 0.1°C | -200.0~-100.0°C : 0.6°C -100.0~+400.0°C : 0.5°C 400.0~1200.0°C : 0.7°C 1200.0~1372.0°C : 0.9°C |
||
E | -200.0~+1000.0°C | -200.0~-100.0°C : 0.6°C -100.0~+600.0°C : 0.5°C 600.0~1000.0°C : 0.4°C |
|||
J | -200.0~+1200.0°C | -200.0~-100.0°C : 0.6°C -100.0~+800.0°C : 0.5°C 800.0~1200.0°C : 0.7°C |
|||
T | -250.0~+400.0°C | -250.0~+400.0°C : 0.6°C | |||
N | -200.0~+1300.0°C | -200.0~-100.0°C : 1.0°C -100.0~+900.0°C : 0.7°C 900.0~1300.0°C : 0.8°C |
|||
B | 600~1820.0°C | 1°C | 600~800°C : 1.5°C 800~1820°C : 1.1°C |
||
ความถี่ (Frequency) |
100Hz | 1.00Hz~110.00Hz | 0.01 Hz | ± 2 Count |
|
1kHz | 0.100kHz~1.100kHz | 1 Hz | |||
1.0kHz~11.0kHz | 0.1kHz | ||||
10kHz | |||||
100kHz | 1kHz~110kHz | 2kHz | ± 5 Count | ||
Pulse | 100Hz | 1~100000 cycles- | 1cyc | ± 2 Count | |
1kHz | |||||
10kHz | |||||
Switch | 100Hz | 1.00Hz~110.00Hz | 0.01Hz | ± 2 Count | สวิท์ FET
|
1kHz | 000.1kHz~1.100kHz | 1Hz | |||
10kHz | 1.0kHz~11.0kHz | ||||
0.1kHz | |||||
100kHz | 10kHz~110kHz | 2kHz | ± 5 Count | ||
Loop | 24V | - | - | ±10% | กระแสสูงสุด : 22 mA มีการป้องกันการลัดวงจร |
หมายเหตุสำหรับการใช้งานเป็นเครื่องกำเนิดสัญญาณ :
- ความเที่ยงตรงไม่รวมความต้านทานของสายทดสอบ
- สัมประสิทธิ์อุณหภูมิ : 0.1 เท่าของความเที่ยงตรงต่อ °C สำหรับย่านอุณหภูมิ 5-18 °C และ 28-40 °C กระแสเอ๊าท์พุทสูงสุด : ประมาณ 25mA
- ย่านเซนเซอร์ชดเชยอุณหภูมิภายใน คือ -10-+50 °C
- แรงดันไฟสูงสุด ระหว่างขั้วเอ๊าท์พุทใดๆ และขั้วต่อสายดิน : 30V DC, กระแสเอ๊าท์ทุพสูงสุด : ประมาณ 25mA
