Proximity Switch รุ่นพิเศษขยายระยะการตรวจจับ

Proximity Switch รุ่นพิเศษขยายระยะการตรวจจับ

img-2

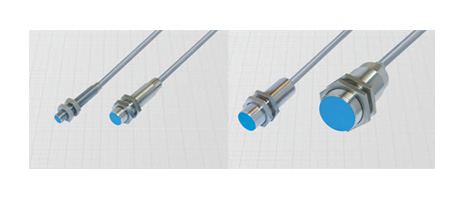

Series DCE ตัวเรือนขนาดมาตรฐาน

img-3

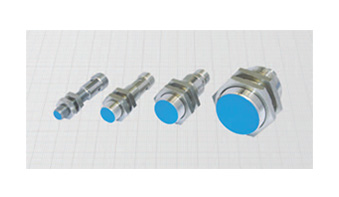

Series DSE ตัวเรือนทรงกระบอกสั้น

  • ระยะการตรวจจับเพิ่มขึ้นกว่ารุ่นทั่วไปประมาณ 1.5 - 2 เท่าตัว
  • ใช้ไฟ DC 3 สาย
  • Output สามารถเลือกได้ (PNP/NPN) และ (NO/NC)
  • การเชื่อมต่อเป็นแบบคอนเนคเตอร์ M12 หรือ แบบสายเคเบิ้ลในตัว
  • หลอด LED สีเหลือง
ขนาดลำตัว Ø  (mm) 6.5 8 12 18 30
ระยะการตรวจจับรุ่นปกติ (mm) 2.5 2.5 4 8 15
ระยะการตรวจจับรุ่น DCE, DSE (mm) 3.5 3.5 6 14 28

ระยะตรวจจับของ Proximity Switch

ระยะตรวจจับคืออะไร ?

  • ระยะตรวจจับ คือระยะที่เมื่อวัตถุเคลื่อนที่เข้าไปใกล้ด้านหน้าของส่วนตรวจจับแล้วส่งผลทำให้สัญญาณเกิดการเปลี่ยนแปลง (On-Off) โดยปกติแล้วเราจะพิจารณาค่าระยะตรวจจับอยู่ 2 ค่า คือ
  • Normal Sensing Distance (Sn) คือค่าระยะการตรวจจจับที่กำหนด โดยไม่คิดรวมถึงผลคลาดเคลื่อนที่จะเกิดขึ้นเมื่อใช้งาน เช่น ผลกระทบจากอุณหภูมิที่เปลี่ยนแปลง , ผลกระทบจากแรงดันไฟฟ้าที่เปลี่ยนแปลง เป็นต้น
  • Real Sensing Distance (Sr) คือระยะการตรวจจับจริงที่วัดได้ เมื่อใช้กับแหล่งจ่ายไฟ และอุณหภูมิตามแวดล้อมที่เปลี่ยนแปลงอยู่ในช่วงที่กำหนด โดยระยะ Sr จะมีค่าอยู่ในช่วง +/- 10% ของระยะ Sn

ปัจจัยที่ส่งผลต่อระยะตรวจจับ

  • ขนาดลำตัวของพร็อกซิมิตี้ เซ็นเซอร์ ยิ่งขนาดใหญ่ขดลวดที่สร้างสนามแม่เหล็กไฟฟ้ายิ่งใหญ่ ทำให้ตรวจจับได้ไกลกว่าขนาดเล็ก
  • ขนาดของวัตถุ ถ้าวัตถุเป้าหมายมีขนาดเล็ก ระยะตรวจจับจะใกล้กว่าวัตถุเป้าหมายที่มีขนาดใหญ่กว่า เนื่องจากขนาดของวัตถุมีผลต่อการเหนี่ยวนำของสนามแม่เหล็กไฟฟ้า
  • ชนิดของวัตถุที่ตรวจจับ ระยะตรวจจับจะใกล้หรือไกลขึ้นอยู่กับชนิดของวัตถุที่ตรวจจับด้วย โดยวัตถุที่ถูกตรวจจับแต่ละชนิดจะมีตัวคูณ (FACTOR) ที่แตกต่างกันไป
ชนิดของวัตถุ ค่าFactor
Mild steel 1
Stainless steel 0.7
Aluminum 0.5
Brass 0.4
Copper 0.2

ตัวอย่าง ถ้านำพร็อกซิมิตี้ เซนเซอร์ที่มีระยะตรวจจับ 28 mm. ไปตรวจจับอลูมิเนียม

ระยะตรวจจับ
= Sn x ค่า Factor
= 28 x 0.5
= 14 mm

จากข้อมูลดังกล่าวทำให้เราทราบว่าระยะตรวจจับของ Proximity Switch ที่ระบุไว้ในสเปคนั้น เมื่อใช้งานจริง ระยะจะได้ต่ำกว่าโดยขึ้นอยู่กับชนิดและขนาดของวัตถุที่ตรวจจับ ดังนั้นการเลือกใช้ Proximity Switch แบบเพิ่มระยะการตรวจจับก็จะช่วยทำให้สามารถตรวจจับวัตถุที่ต้องการได้อย่างมั่นใจมากขึ้น ได้ในระยะที่ต้องการ

ข้อดีของการเพิ่มระยะตรวจจับให้ไกลขึ้น

  • เพิ่มเสถียรภาพ สร้างความมั่นใจว่าจะสามารถตรวจจับได้อย่างแน่นอน
  • พื้นที่การติดตั้งจำกัด ไม่สามารถติดตั้ง Proximity Switch ตัวใหญ่ได้ แต่อยากได้ระยะตรวจจับเพิ่มขึ้น ก็สามารถใช้รุ่นเพิ่มระยะตรวจจับติดตั้งได้
  • ในกรณีที่ปรับเปลี่ยนเงื่อนไขของการตรวจจับ แล้วต้องการระยะตรวจจับที่มากขึ้น ก็สามารถนำรุ่นขยายการตรวจจับนี้ไปติดตั้งแทนตัวเดิมได้ทันที
