SUNX Light Curtain ม่านลำแสงนิรภัย ในโรงงานอุตสาหกรรม (ตอนจบ)

SUNX Light Curtain ม่านลำแสงนิรภัย ในโรงงานอุตสาหกรรม (ตอนจบ)

กลับมาต่อกับเนื้อหาในเรื่องอุปกรณ์ป้องกันภัยในโรงงานอุตสาหกรรม ใน ตอนที่แล้ว เราได้รู้จักกับอุปกรณ์ป้องกันภัยที่เรียกว่า "ม่านแสงนิรภัยหรือ Light Curtain" พร้อมทั้งวิธีการเลือกใช้งานแล้ว แต่ท่านใดยังไม่ได้อ่านสามารถหาอ่านได้ในเว็บไซน์ของบริษัทแสงชัยมิเตอร์นะคะ

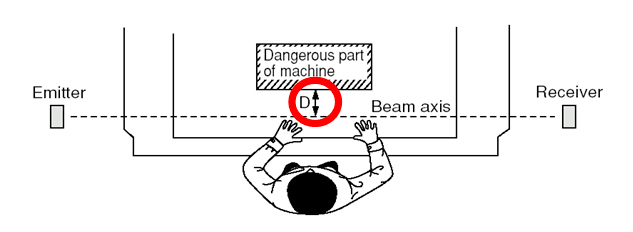

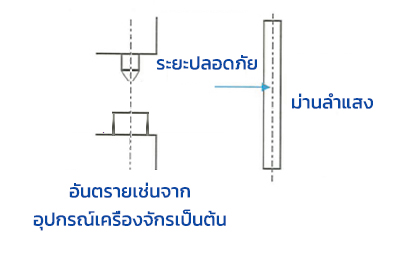

สูตรสำหรับคำนวณหาระยะปลอดภัย (ISO1355)

สูตรสำหรับคำนวณหาระยะปลอดภัย (ISO1355)

  • K: ความเร็วของคนที่จะเข้ามาถึง
  • T: เวลาการตอบสนองโดยรวมของระบบ

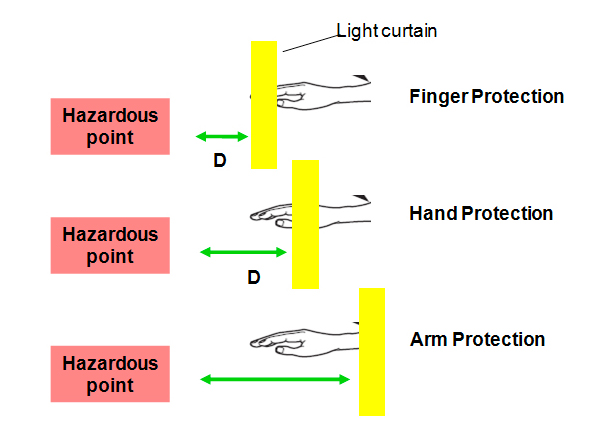

  • C: ค่าระยะห่างเพิ่มเติม ขึ้นอยู่กับวัตถุเล็กสุดที่ตรวจจับได้

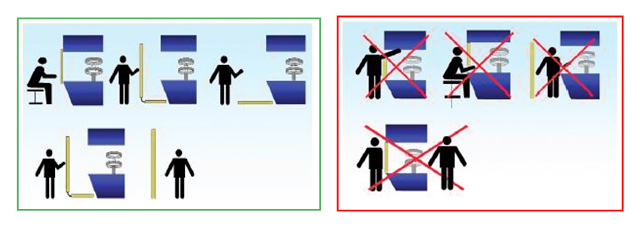

ตัวอย่างการติดตั้งม่านลำแสง

จากรูปด้านซ้ายมือมีการติดตั้งม่านลำแสงให้ห่างจากเครื่องจักรพอสมควรเพื่อป้องกันไม่ให้เกิดอันตรายกับผู้ปฏิบัติงาน หากมีการยื่นอวัยวะต่างๆ เข้าไปม่านลำแสงก็สามารถสั่งหยุดเครื่องจักรได้ทันเวลาและยังติดม่านลำแสงทุกตำแหน่งของเครื่องจักรที่คิดว่ามีความเสี่ยงที่จะเกิดอัตรายได้ส่วนรูปด้านขวามือนั้นมีการติดตั้งม่านลำแสงไม่ถูกวิธีคืออาจจะติดตั้งใกล้เครื่องจักรเกินไปหรือไม่ก็ติดไม่ถูกตำแหน่งที่ต้องการจะใช้ป้องกันอันตราย

ข้อสังเกตการเลือกซื้อ Light Curtain Type4 ( Category4 )

  • ต้องผ่านมาตรฐานรับรองความปลอดภัย IEC , EN , UL (ใช้ได้ในประเทศสหรัฐอเมริกา , แคนาดา และยุโรป) , JIS (ใช้ได้ในประเทศญี่ปุ่น)
  • มีระดับ Type 4 หรือ Category 4 แสดงระดับมาตรฐานรับรองความปลอดภัยที่ตัวม่านลำแสง
  • มุมในการรับ/ส่งแสงจะต้องไม่เกินมาตรฐานที่กำหนดไว้ คือ Effective aperture angle ± 2.5°

หลังจากเรียนรู้เทคโนโลยีม่านลำแสงนิรภัยที่มีจำหน่ายในท้องตลาดกันไปแล้ว ที่นี้จะขอกล่าวถึงม่านลำแสงนิรภัยของยี่ห้อSUNX

ม่านลำแสงนิรภัยยี่ห้อ SUNX รุ่น SF4B Series Ver.2 เป็นม่านลำแสงนิรภัย Type 4 หรือ Category 4

ได้รับมาตรฐาน IEC , EN , UL (ใช้ได้ในประเทศสหรัฐอเมริกา , แคนาดา และยุโรป), JIS (ใช้ได้ในประเทศญี่ปุ่น)

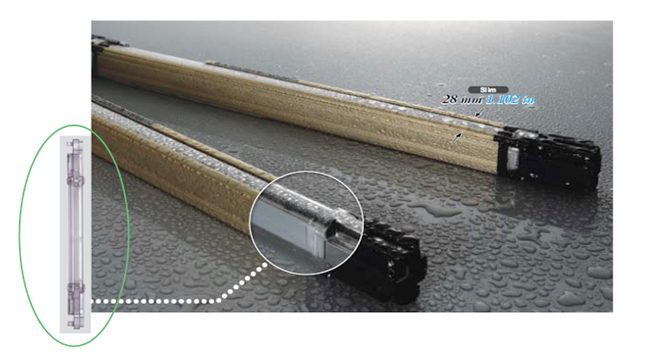

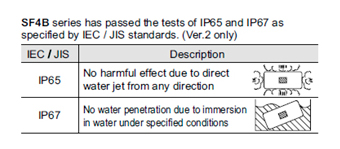

ได้รับมาตรฐานป้องกันฝุ่นและน้ำ IP67

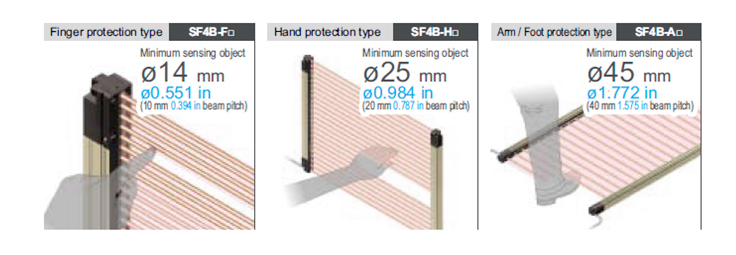

มีระยะห่างระหว่างลำแสงให้เลือก 3 ระดับซึ่งจะเลือกใช้ระดับไหนก็ขึ้นอยู่กับระยะติดตั้งหรือขนาดส่วนของร่างกายที่ต้องการป้องกัน

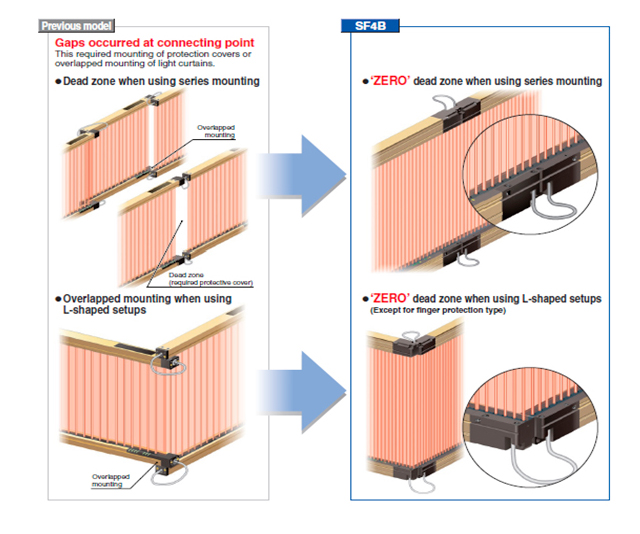

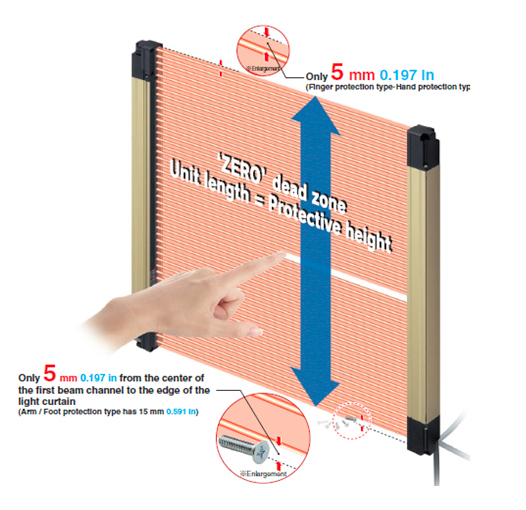

ออกแบบให้แนวการส่งแสงเป็นแบบ "ZERO dead zone" เพื่อความปลอดภัยสูงสุด

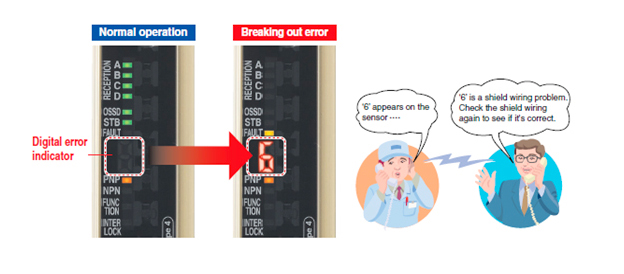

มี CODE ERROR แสดงความผิดปกติของตัวเครื่องเพื่อให้ง่ายต่อการซ่อมบำรุง

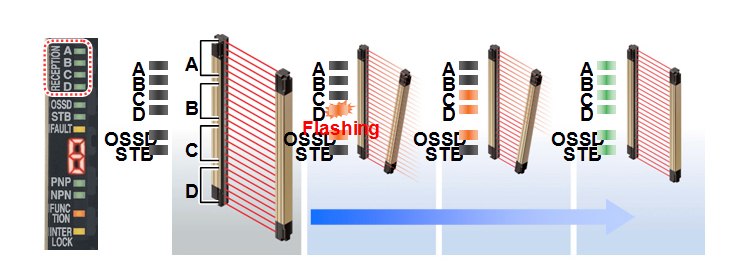

มี LED แสดงแนวลำแสงเพื่อสามารถติดตั้งม่านลำแสงให้ตรงกันง่ายขึ้น

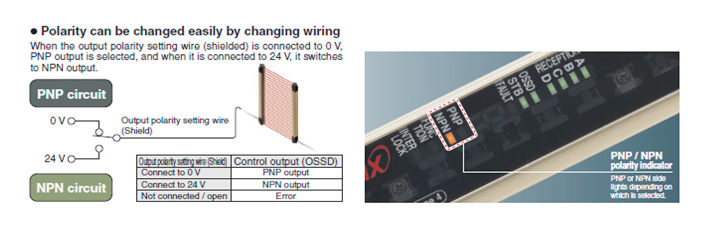

มีเอาท์พุทให้เลือกใช้ในตัวทั้งแบบ NPN และ PNP

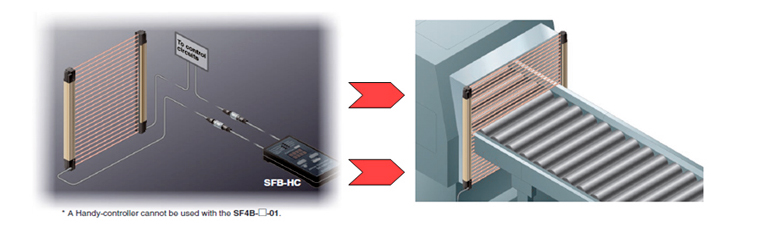

มีฟังก์ชั่นให้หยุดการทำงานบางลำแสงในกรณีที่มีชิ้นงานหรือกระบวนการผลิตจำเป็นต้องผ่านลำแสงตลอดเวลาการทำงานโดยกำหนดฟังก์ชั่นการทำงานผ่าน Handy Control (รุ่น SFB-HC)

Safety Relay Unit เป็นอุปกรณ์ใช้งานร่วมกับ Light Curtain เพื่อใช้สร้างระบบที่มีระดับการป้องกันสูงสุด

ใช้งานในสภาวะสูงสุดถึง Category 4 ตามมาตรฐาน EN-954-1 ประกอบด้วยรีเลย์ป้องกันความปลอดภัยหลายตัว ถึงแม้ว่าคอนแทคของรีเลย์ตัวใดตัวหนึ่งเสีย ก็ยังสามารถทำงานด้วยความปลอดภัยต่อไปได้

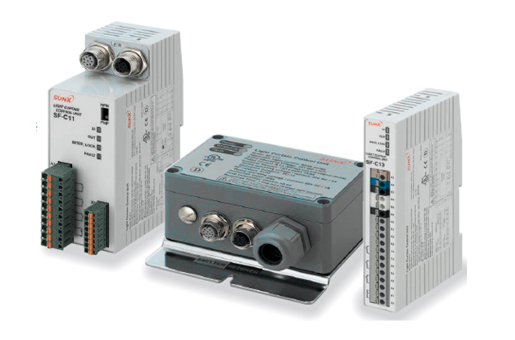

Safety Relay Unit ของยี่ห้อ SUNX รุ่น SF-C10 Series

Safety Relay แตกต่างจาก Relay ทั่วไปอย่างไร

เมื่อพูดถึง Safety Relay แล้ว ส่วนใหญ่เรามักจะนึกถึง Relay ที่ไม่มีการขัดข้อง แต่ความจริงแล้วไม่ได้เป็นเช่นนั้นแต่คือ Relay ที่กำหนดการทำงานได้เมื่อเกิดกรณีขัดข้องนั่นเอง ซึ่งจะมีความแตกต่างจาก Relay ทั่วไป โดยที่ Safety Relay มีกลไกการเชื่อมต่อของหน้าคอนแทคที่ทำให้มีการเคลื่อนที่ของหน้าคอนแทคทั้งชุดไปพร้อมกัน ทำให้สามารถป้องกันการทำงานผิดพลาดในกรณีที่หน้าคอนแทคหลอมละลายได้

ดังนั้น Safety Relay จึงเป็นสิ่งจำเป็นที่จะต้องมีการใช้งานร่วมกับ Light Curtain หรือม่านลำแสงนิรภัย เพื่อให้การป้องกันภัยเป็นระบบที่สมบูรณ์สูงสุด

"เพื่อความปลอดภัยสูงสุด คิดถึงม่านลำแสงนิรภัยคิดถึง SUNX"

สนใจติดต่อสอบถาม บริษัท แสงชัยมิเตอร์ จำกัด
