ทำความรู้จักแคล้มป์มิเตอร์
ตั้งแต่ที่ โทมัส อัลวา เอดิสัน ประดิษฐ์ หลอดไฟได้สำเร็จ เมื่อปี ค.ศ. 1879 ชีวิตของพวกเราก็เปลี่ยนไป เราได้มีเครื่องมือเครื่องไม้อุปกรณ์ไฟฟ้า สิ่งอำนวยความสะดวกมากมาย ซึ่งอุปกรณ์พวกนั้นบริโภคพลังงานไฟฟ้าเป็นหลัก
การใช้ไฟฟ้าที่เราใช้กันอยู่ทุกวันนี้ ถ้าหากระบบไฟฟ้าไม่ได้มาตรฐาน หรือการติดตั้งไม่ดีพอ ก็อาจจะทำให้เกิดอุบัติเหตุต่างๆ ได้ง่าย ดังนั้นเราจึงต้องมีการตรวจวัด ตรวจสอบระบบไฟฟ้า เพื่อให้ได้ระบบไฟฟ้าที่อยู่ในมาตรฐานที่กำหนด เพื่อเป็นส่วนหนึ่งของการป้องกันอุบัติเหตุ
เครื่องมือวัดที่เรานำมาใช้ในการวัดและทดสอบทางไฟฟ้า ประกอบไปด้วย
Clamp Meter
Leakage Clamp Meter
Insulation Tester
Earth Resistance Tester
Loop Tester
PSC, RCD Tester
Multi-function Tester
Portable Infrared Thermometer
Recorder
แต่ตอนนี้เราจะนำทุกท่านให้ไปทำความรู้จักกับ Clamp meter ก่อนเป็นลำดับแรก และหวังว่าจะมีแรงเขียนเครื่องมือวัดอื่นๆ ต่อไป
แคล้มป์มิเตอร์ (Clamp Meter)
เป็นเครื่องมือวัดทางไฟฟ้าอีกชนิดหนึ่งที่ใช้สำหรับเปลี่ยนปริมาณทางไฟฟ้าให้อยู่ในรูปที่เราสัมผัสได้ เช่น ตัวเลขแสดงผล หรือให้อยู่ในรูปของเข็มชี้ค่าแสดงผล โดยจะสามารถตรวจวัดค่ากระแสไฟฟ้าที่ไหลในวงจรได้อย่างรวดเร็ว และแม่นยำโดยไม่ต้องดับไฟ หรือหยุดการทำงานของอุปกรณ์ไฟฟ้าในขณะที่ทำการวัด (รูปที่ 1) จึงกล่าวได้ว่าแคล้มป์มิเตอร์เป็นเครื่องมือวัดอีกชนิดหนึ่งที่มีความจำเป็นมากในงานด้านไฟฟ้าต่าง ๆ ไม่ว่าจะเป็นระบบปรับอากาศ เครื่องทำความเย็น หรืองานซ่อมบำรุง ระบบไฟฟ้าภายในรถยนต์ เป็นต้น
ซึ่งถ้าหากเราสามารถใช้งานแคล้มป์มิเตอร์ได้อย่างถูกวิธี และมีความชำนาญอยู่แล้ว จะสามารถช่วยให้ท่านทำงานได้อย่างรวดเร็ว และมีประสิทธิภาพมากยิ่งขึ้น และในขณะเดียวกันก็ยังจะสามารถช่วยลดอุบัติเหตุต่าง ๆ ที่จะเกิดขึ้นจากระบบไฟฟ้าได้อีกด้วย (รูปประกอบในบทความนี้เป็นผลิตภัณฑ์ของ Kyoritsu)

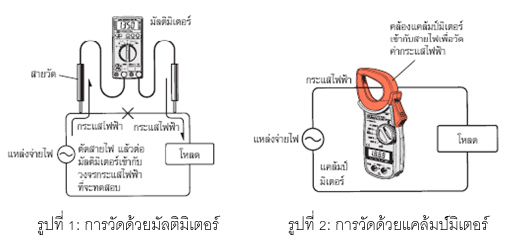

รูปที่ 1: เปรียบเทียบการวัดกระแสไฟฟ้าระหว่างมัลติมิเตอร์ กับแคล้มป์มิเตอร์
ประเภทของแคล้มป์มิเตอร์
แคล้มป์มิเตอร์จะแบ่งออกตามลักษณะการใช้งาน ดังนี้:
Analog AC Clamp Meter
(มิเตอร์วัดค่าทางไฟฟ้าแบบเข็ม)
Digital AC Clamp Meter
(มิเตอร์วัดค่าทางไฟฟ้าแบบตัวเลข)
Digital AC Clamp Meter
(มิเตอร์วัดค่าทางไฟฟ้าแบบตัวเลข)
Digital AC/DC Clamp Meter RMS
(มิเตอร์วัดค่าทางไฟฟ้าทั้ง AC/DC แบบ RMS)
Leakage Current Clamp Meter
(มิเตอร์วัดค่ากระแสรั่วไหล)
AC Power Clamp Meter
(มิเตอร์วัดกำลังไฟฟ้า)
ประโยชน์ของแคล้มป์มิเตอร์
แคล้มป์มิเตอร์โดยทั่วไปแล้ว จะถูกนำมาใช้งานในการวัดกระแสไฟฟ้าในระบบไฟฟ้าต่างๆ โดยการนำแคล้มป์มิเตอร์ไปคล้องกับสายไฟที่ต้องการวัด ก็จะทำให้สามารถทราบค่ากระแสไฟฟ้าได้จากจอแสดงผลบนแคล้มป์มิเตอร์
รูปที่ 2: การนำแคล้มป์มิเตอร์ไปใช้งานด้านต่างๆ
ในปัจจุบันแคล้มป์มิเตอร์ได้มีการพัฒนาให้มีขีดความสามารถในการวัดได้ทั้ง ไฟฟ้ากระแสสลับ (AC) และไฟฟ้ากระแสตรง (DC) นอกจากนั้นแคล้มป์มิเตอร์ที่มีการใช้ในปัจจุบันนี้ยังมีความสามารถในการวัดกำลังไฟฟ้า (Power) ต่อเข้ากับเครื่องบันทึกกราฟ (Recorder) หรือเครื่องออสซิลโลสโคป (Oscilloscope) เพื่อใช้ในการตรวจสอบ และวิเคราะห์รูปคลื่นไฟฟ้าได้อีกด้วย
ขอขอบคุณสำหรับข้อมูลจาก บริษัท KEW (Thailand) Limited
